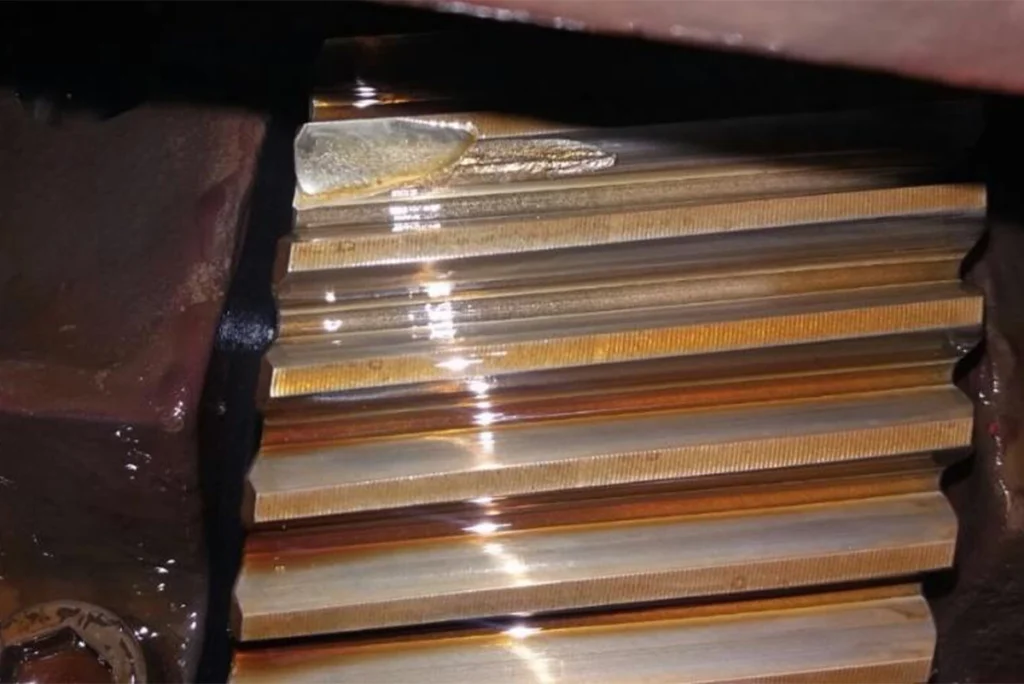

Kırık dişli arızalarının tespitinde en etkili yöntem: Zaman Dalga Formu

Yayın Tarihi:

Prüftechnik Turkiye Vaka Analizleri

Özgün Yakar, Yusuf İhtiyaroğlu, İsmail Aydoğan

Türkiye’de bulunan ve titreşim ölçüm ve analiz hizmetini üstlendiğimiz bir fabrikada yer alan motor–redüktör–pompa makine dizisinin durumu Vibxpert II cihazıyla ölçülen titreşim verileri üzerinden periyodik olarak takip edilmektedir.

İvme Spektrumları incelendiğinde ise titreşim seviyelerinin normal kabul edilen seviyelerde olduğu ve Dişli Birleşme Frekansında (GMF) herhangi bir artış olmadığı görülmektedir.

Bu durum kırık dişli arızalarının tespiti için izlenebilecek en iyi yöntemin Spektrum analizi yerine Zaman Dalga Formu analizi olduğunu açıkça göstermektedir.

Sonraki sayfalarda, arızanın gelişimi sırasındaki ve bakım sonrasındaki titreşim durumları Waterfall grafikleriyle sunulmuştur.

Dişli kutusu giriş şaftı hızı 997 RPM, çıkış şaftı hızı 410 RPM’dir. GMF 431Hz’dir.

21.08.2017 tarihinde tespit yapılmış ve bu tarihten sonra dişli kutusu değiştirilmiştir.

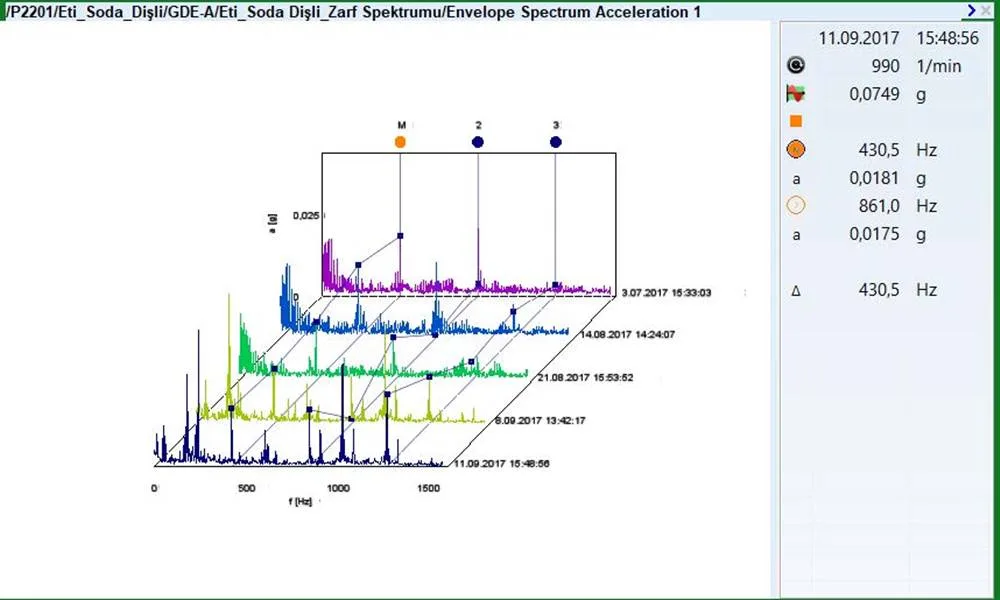

GDE-A Zarf Spektrumu Waterfall Grafikleri

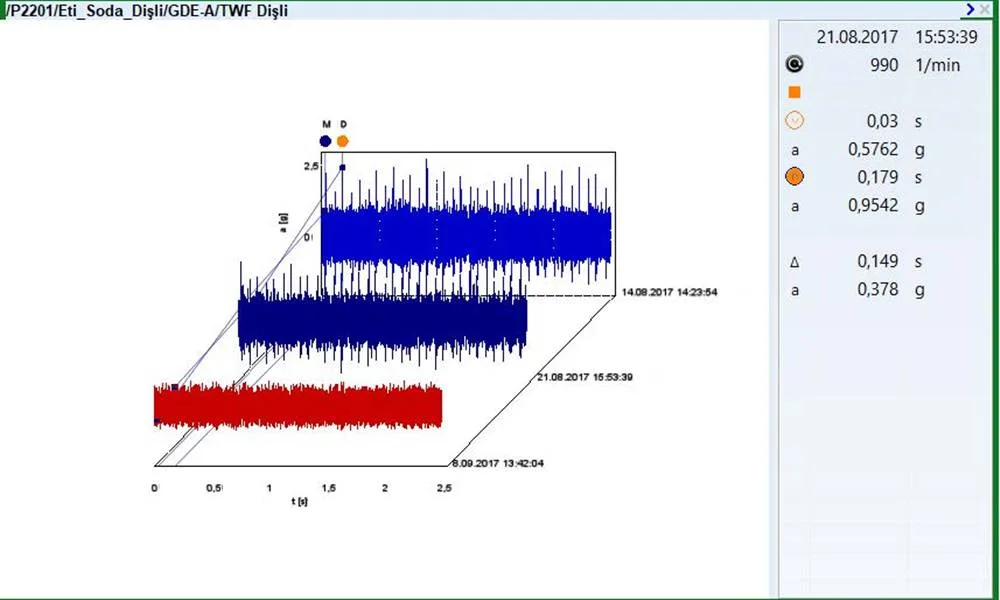

GDE-A İvme Zaman Dalga Formu Waterfall Grafikleri

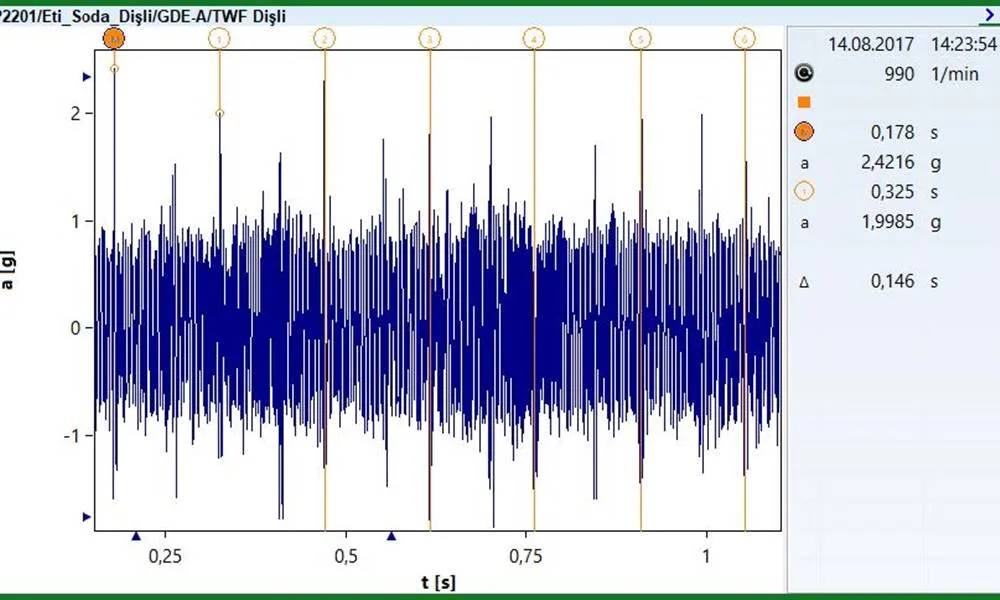

GDE-A İvme Zaman Dalga Formu

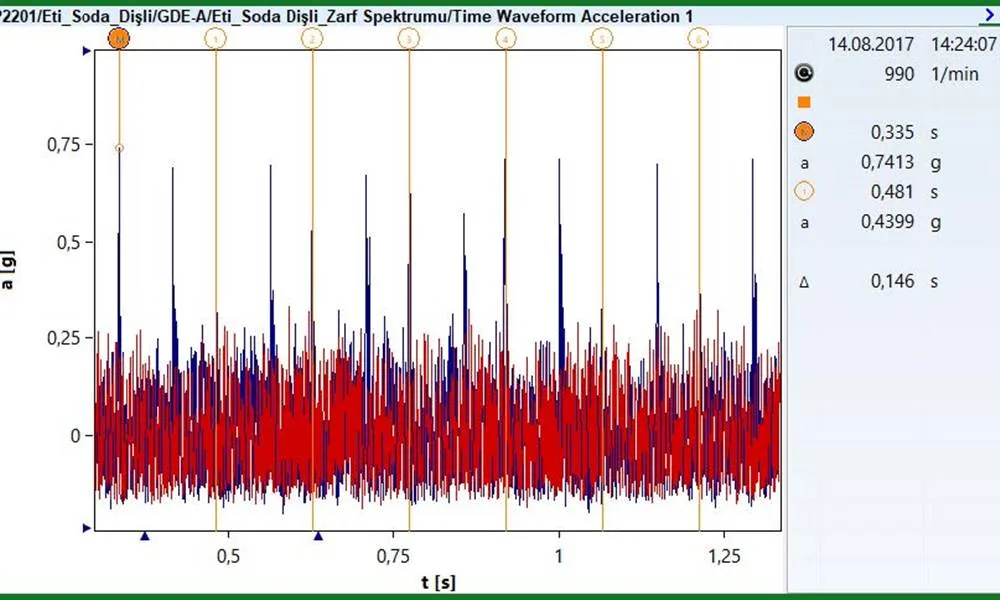

GDE-A Zarf Zaman Dalga Formu

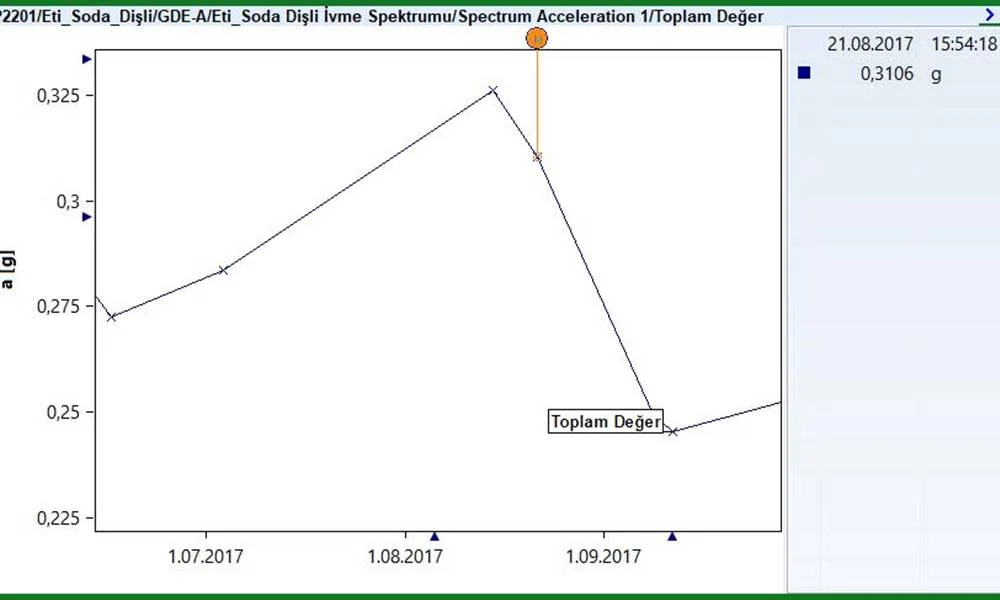

GDE-A İvme Toplam Değer Trendi

Zaman dalga formları incelendiğinde dişli kutusunun şaft dönüş hızının (6,85Hz/410RPM) periyotlarında darbeler meydana geldiği görülmüştür. Dişlinin değişiminin ardından ise ortalama titreşim seviyesinin değişmediği ancak zaman sinyalindeki darbelerin ortadan kalktığı görülmüştür.

Toplam değer trendinde de dişli kutusunun değişimi öncesi ve sonrasında kayda değer bir değişime rastlanmamıştır.

Sonuç olarak dişli kutularının titreşim analizi yapılırken mutlaka Zaman Dalga Formu analizine başvurulmalıdır.
