Lineer Hareket Araçları
Takım tezgahları otomasyonu için Rexroth’dan doğrusal hareket sistemleri
– Takım tezgâhları üreticileriyle uzun yıllara dayanan iş birliği sayesinde Bosch Rexroth, müşteri talebine göre farklı doğrusal hareket sistemleri geliştirebiliyor. – Bosch Rexroth, birkaç milimetreden 10.000 milimetreye kadar uzanan mesafelerde, geniş bir yelpazede farklı boyut ve ağırlıklar için uygulamalar sunuyor.
Takım tezgahı üreticileri, makinelerini yüzde 70 ile yüzde 90’ını entegre otomasyon çözümleriyle sunma eğilimindeler. Endüstri 4.0 dönemi ile birlikte üretimde artan ağ kullanımına bağlı olarak, bu oranın daha da artması bekleniyor. Bu nedenle takım ve parça değişimleri gittikçe önem kazanıyor.
Müşteriye özel entegre otomasyon çözümleri ve sistemleriyle sanayinin ihtiyacı olan her türlü ürün ve hizmeti tek çatı altında sunan Bosch Rexroth, doğrusal hareketli eksenler ve elektromekanik silindirlerin meydana getirdiği geniş çeşitlilik ile birkaç milimetreden 10.000 milimetreye kadar uzanan mesafelerde, geniş bir yelpazede farklı boyut ve ağırlıklar için uygulamalar sunuyor. Takım tezgâhlarında kullanılan doğrusal hareketli sistemlerin hassasiyetinin ve dayanıklılığının yüksek olması beklenir. Bu durum hem ana hem yardımcı eksenler için, iş parçalarının yüklenmesi ve boşaltılması, alet takımı değişimi ve destek açısından önemlidir. Doğrusal hareketli eksenler ve aktuatörler; talaş, soğutucular ve benzeri dış etkenlere karşı koruma sağlayarak, sistemin bütünlüğünü ve hassasiyeti garanti altına alıyor. Geliştirilmiş doğrusal hareketli sistem ürün portföyü ile Rexroth uygulama odaklı otomasyonu destekler.

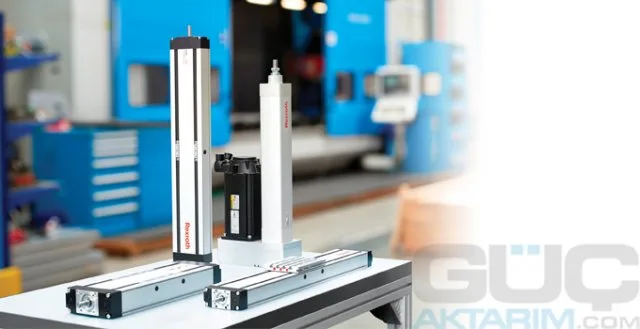

Çok amaçlı kompakt modül CKK/CKR ve lineer modül MKK/MKR takım ve parça değişikliklerinde eksenleri hareket ettirir. Bu ürünler titreşimleri söndürmek ve yüksek hassasiyet için bilye raylı kızaklardan oluşur. Sızdırmazlık bandı veya körükle birlikte alüminyum gövde, içerdeki mekanik aksamı soğutucu ve talaş gibi dış etkenlerden korur. Boyutların benzer olduğu durumlarda, kullanıcı dinamik ve doğruluk gibi farklı gereksinimlerine bağlı olarak vidalı mil montaj hattı ve dişli kayış tahrik sistemi arasında seçim yapabilir. Her iki kenarda mevcut tek noktadan yağlama özelliği kolay bakım imkânı sağlar.
Elektromekanik silindirler
Takım tezgâhları üreticileri, besleme ve döndürme aktiviteleri için aynı zamanda EMC elektromekanik silindirini de kullanabilir. Elektrikli tahrik teknolojisinin esnekliği ve enerji verimliliğiyle, kompakt silindirlerin serbest konum avantajlarını bir araya getirir. Kullanıcılar kuvvet, pozisyon ve hızı parametre seçimlerini serbestçe yapabilir, her yeni iş emrinde değerleri esnek biçimde adapte edebilirler. Yeni tasarlanmış yağlama noktalarıyla, kullanıcılar elektromekanik silindirleri merkezi yağlama tasarımına entegre edebilir.
Standartlardan özel çözümlere
Rexroth doğrusal hareketli sistemleri mekanik montaj hattı veya farklı motorlar ve sürücü kontrolörlerinden oluşan eksen olarak komple teslim eder. Takım tezgahları üreticileri ile yıllara dayanan işbirliği sayesinde Rexroth, mühürleme teknolojisinin tüm özel gereksinimlerini bilir ve müşteri talebine göre farklı doğrusal hareketli sistemler geliştirebilir. Özellikle ağır iş parçaları için, Rexroth sağlam çelik gövdelerden oluşan müşteriye özel lineer modüller temin eder ve 300 kg ağırlığı taşıyabilen çok eksenli handling sistemlerini uygulamaya konmuştur.
Lineer Hareket Araçları
THK’dan pürüzlü yüzeylerde bile düzgün hareket için gelişmiş tekerlek kılavuzu AWG
THK’nın pürüzlü yüzeylerde dahi düzgün hareket için tasarladığı AWG modeli, iç tarafında iki dairesel yay oluğu bulunan U şeklinde bir çelik profilden ve üç veya daha fazla makaralı bir kaydırıcıdan oluşuyor. THK’nın benzersiz teknolojisi, daha az hassas işlenmiş montaj yüzeylerinde bile kaydırıcının sessiz, düzgün ve az aşınmalı hareketlerine olanak tanıyor. Bu, silindirlerin hemen hemen aynı eğrilik yarıçapıyla sıkı bir şekilde hareket ettiği ve kaydırıcının belirli bir derecede kendi kendine hizalanmasına izin verdiği, dairesel yay şeklindeki iki iç çalışma oluğuyla elde ediliyor.
THK, kaydırıcının ön kısmına monte edilen yeni geliştirilmiş kontak silecekleri, ağır çalışma koşullarında kullanılmak üzere özel olarak tasarlıyor. Bunlar, yuvarlanma kanalları ile temasları sayesinde arabayı uzun vadede yabancı parçacıklara karşı koruyor. Ayrıca kaydırıcıdaki yeni geliştirilen yağlama kapları, optimum çevre dostu yağlama sağlıyor. Aynı zamanda kaydırıcılar, taşıyıcı üzerindeki gresörlükler kullanılarak yağlanabiliyor.
6800 N’ye kadar yük taşıma kapasitesine sahip üç boyutta mevcut olan yeni model AWG’nin ray uzunlukları maksimum 2,94 m; ancak rayların birleştirilmesiyle strok uzunluğu uzatılabiliyor. Bu özellikleriyle AWG modeli depo lojistiğinin yanı sıra, demiryolu teknolojisindeki çekmece ve kapılarda, takım tezgahlarında kullanım için ideal çözüm sunuyor.
Lineer Hareket Araçları
THK’dan çapraz makaralı kılavuz VRG için yeni ürün yelpazesi
Lineer hareket kızaklarının küresel uzmanı THK, çapraz makaralı kılavuz VRG için yeni bir seri geliştirdi. Sınırlı strok hareketleri için son derece düzgün çalışan yeni seri, yüksek hassasiyetli bir lineer kılavuz sunuyor.
Lineer hareket kızaklarının mucidi olan ve hayatın her alanına sunduğu çözümleri geliştirmeye devam eden THK, çapraz makaralı kılavuz VRG için yeni bir seri geliştirdi. Bu çapraz silindir kılavuzunun kendine has bir özelliği, kafesi her doğrusal hareketle senkronize olarak ortogonal şekilde düzenlenmiş hassas silindirlerle hareket ettiren entegre kremayer ve pinyon mekanizmasıdır. Bu, kafesin dolaşmasını önler, aksi takdirde titreşimler, atalet anları veya şoklar nedeniyle strok sınırlaması olan lineer kılavuzlarda meydana gelir ve operasyonda aşınmanın veya arızaların artmasına neden olur. Ayrıca, makaralar ve kafes arasındaki yakın temas, yağlayıcının sızıntısını azaltır ve ayrıca düşük aşınma ve düşük sürtünmeli çalışma elde edilir.
İki paralel çapraz masuralı kılavuz takarak, sistem dört ana yönden gelen yükleri emebilir. Sisteme yüksek düzeyde sertlik kazandırmak amacıyla montaj sırasında silindirlere bir ön yük ayarlamak için bir boşluk ayar vidası kullanılabilir.
İstikrarlı pürüzsüz çalışma özellikleri ve son derece kompakt boyutları sayesinde çapraz masuralı kılavuz VRG, minimum stroklu uygulamalar için de uygundur. Önceki tip VR ile boyutsal olarak uyumludur; ancak daha fazla yuvarlanma elemanına ve daha yüksek bir yük derecesine sahiptir. Optik ölçüm cihazları, yarı iletken üretim cihazları, optik konumlandırma sistemleri, taşıma cihazları ve X-ışını cihazlarında kullanım için idealdir.
-
