GMTCNT operatör panelleri, makine imalatçılarının dikkatini çekiyor

Published

on

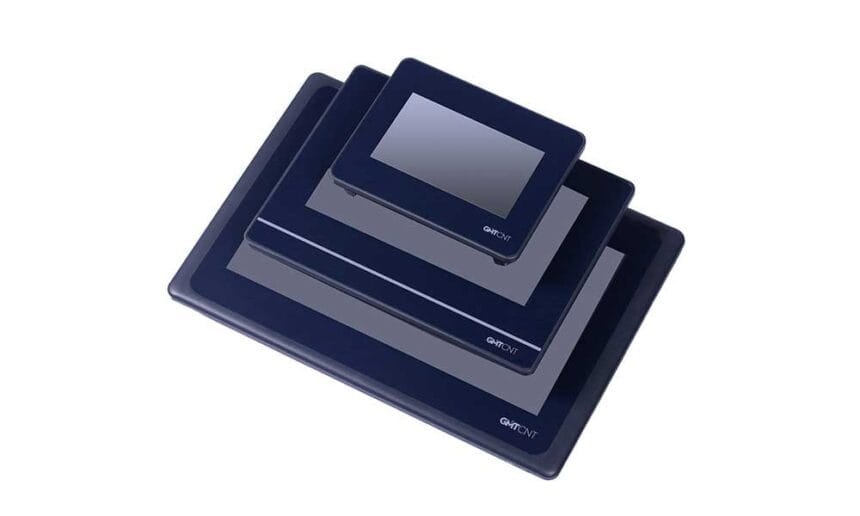

Endüstriyel otomasyon pazarının ihtiyaçlarına hızlı çözümler geliştiren GMTCNT, üretimde verimliliği ve şeffaflığı artıran TSG Serisi Operatör Panelleri ile makine imalatçılarının dikkatini çekiyor. Kullanıcı dostu Türkçe arayüzü ve programlama kolaylığı ile ön plana çıkan GMTCNT’nin TSG Serisi, ethernetli modellerinde bulunan VNC desteği ile tablet, akıllı telefon ve PC üzerinden uzaktan izleme ve kontrolü mümkün kılıyor.

TSG Serisi HMI’lar endüstriyel uygulamalarda kullanılmak için geliştirilmiş 16,77M renkli TFT dokunmatik operatör panelidir. Bu üründe gerçek zaman saati (RTC) standart olarak mevcuttur. Kullanıcı dostu yazılımı geniş bir PLC kütüphanesine sahiptir ve yaygın olarak kullanılan tüm PLC’leri desteklemektedir. HP LaserJet P1100 serisi yazıcılar ile uyumludur. PDF Viewer fonksiyonu ile PDF dosyaları görüntülenebilmektedir. USB Host özelliği ile veri kaydı yapılabilir, program yüklenebilir; klavye, mouse ve web kamera bağlanabilir.

VNC yazılımı ile ethernet portlu modellere, yerel ağ ya da internet aracılığıyla Windows, IOS ve Android platformları üzerinden erişilebilir. VNC Client ile ethernet portu üzerinden cihazlar arasında izleme ve kontrol özelliği mevcuttur. Ön panel IP65 koruma özelliği ile çevresel şartlara dayanıklı olan TSG Serisi HMI’lar, 1 adet RS232 ve 1 adet RS232/RS485/RS422 destekleyen haberleşme portuna sahiptir.

GMTCNT protokolü ile HMI’lar arası haberleşme özelliği ile bir PLC’ye birden çok HMI’ın ulaşabilmesi mümkün. TSG Serisi HMI’lar hakkında daha detaylı bilgi firmanın web sitesi gmtcontrol.com’da.

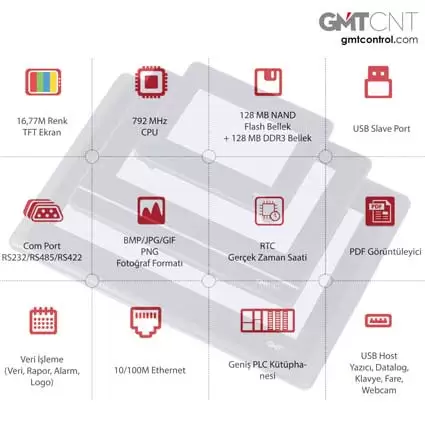

TSG Serisi HMI’ların başlıca özellikleri:

  • 16,77 M renk
  • TFT ekran
  • ARM RISC 32bit 792 MHz
  • 128 MB NAND Flash +128 MB DDR 3 hafıza
  • RTC (Gerçek Zaman Saati)
  • 1 adet USB portu
  • 1 adet RS232 ve 1 adet RS232/RS485/RS422 destekleyen haberleşme portu
  • Ethernet’li modellerde VNC desteği ile tablet
  • Akıllı telefon ve PC üzerinden uzaktan izleme ve kontrol
  • Ön panel IP65 koruma
  • GMTCNT protokolü HMI’lar arası haberleşme özelliği ile bir PLC’ye birden çok HMI’ın ulaşabilmesi
  • USB host portu üzerinde veri, alarm, trend kaydetme ve tarihsel sorgu yapabilme
  • C dili ile makro oluşturabilme
  • Güvenlik seviyeleri ve kullanıcı tanımlamaları yapabilme
  • Ethernetli modellerde FTP üzerinden HMI içine ve harici bağlı olan USB flash diske ulaşabilme
  • PDesigner HMI Editör Programı ile programlanır.
