Lineer Hareket Araçları

Makaralı lineer kızaklar ile en zor şartlarda bile yüksek performans

Published

on

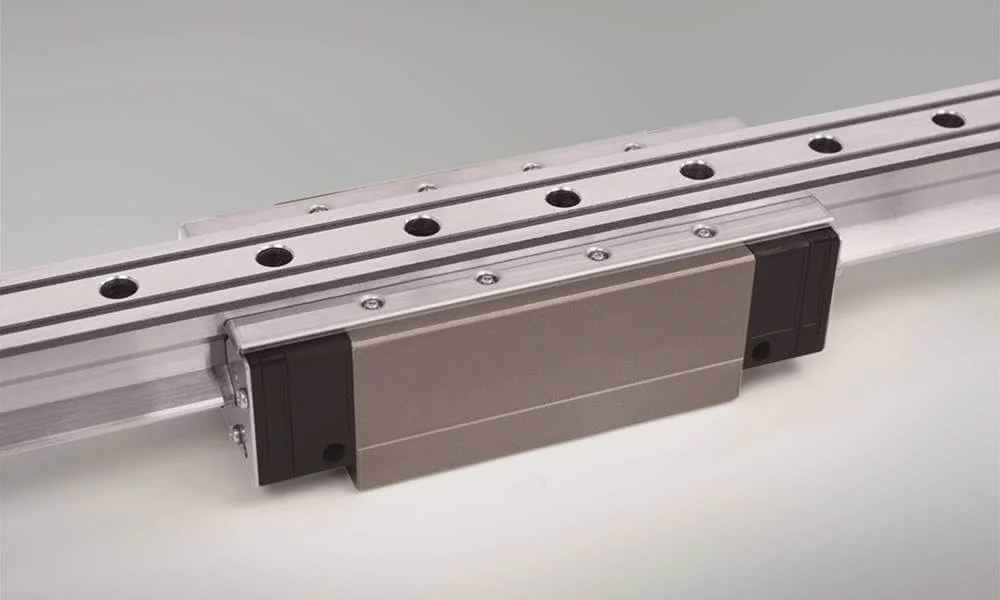

NSK son EMO 2019 fuarını, gelişmiş sızdırmazlık teknolojili, optimize edilmiş RA serisi devridaim makaralı lineer kızaklarını tanıtmak için kullandı. RA lineer makaralı kızaklar yeni V1 keçe ve geliştirilmiş bir kapağa sahiptir, bunlar takım tezgâhlarının kullanım ömrünü ve güvenilirliğini artırır.

Takım tezgâhı endüstrisinde, makaralı kızaklar genellikle kirli ortamlarda kullanılır. Uygulamaya bağlı olarak, kılavuzlar alüminyum parçacıklarına, metal parçacıklarına ve grafit toza maruz kalabilir. Bu kirletici maddeler arabanın içine girerse, servis ömrü etkilenir.

Körük gibi koruyucu sistemler bu riski uygun bir şekilde ortadan kaldıramaz. Bu nedenle bizzat kızaklar etkili bir keçe ile donatılmalıdır, NSK da bu nedenle RA serisi makara kılavuzlarını optimize etmiştir.

Arabalar artık devridaim makarası alanına giren kirleticilere karşı güvenli bir koruma sağlayan yüksek performanslı V1 keçelerle donatılabilir. Özel bir profile ve yüksek aşınma direncine sahip malzemeye sahip keçeler, eş zamanlı olarak, etkili bir sızdırmazlık ve aynı zamanda düşük sürtünme sağlar. Bununla takım tezgahlarındaki millerin, portalların veya kızakların tekrarlanabilirliği ve doğru yönlendirilmesi sağlanır.

V1 keçeleri, kılavuz taşıyıcının her bir ucuna yerleştirilmiştir. NSK optimizasyon çalışması sırasında ayrıca kızak taşıyıcının alt tarafına başka bir keçe daha yerleştirmiştir. Bu ikinci keçe, örneğin makinedeki parçacık birikintilerinin arasından geçerken bunların arabaya girmesini önler. Makine eksenleri genellikle baş aşağı veya açılı olarak monte edildiğinden, geliştirilmiş alt keçeler pisliklerin araba içine girmemesi hususunda büyük bir katkı sağlar.

Bir seçenek olarak, RA doğrusal makaralı yatak ve kızak düzenekleri, montaj delikleri için sızdırmazlık kapakları veya kapak şeritleri ile birlikte sipariş edilebilir – kirli ortam uygulamaları için mantıklı bir seçim. Diğer bir seçenek de, kompakt K1 yağlama ünitesinin taşıyıcıya entegrasyonudur, böylece kanalın sürekli yağlanması sağlanır.

Türkiye'nin alanında en özel yayınlara sahip medya grubu MONETA'nın sektörel dergi ve portallarının yönetimine katkıda bulunmaktayım. MONETA bünyesinde yeni nesil yayıncılık anlayışıyla içerik yönetimini geliştirmeye devam ediyoruz.

Lineer Hareket Araçları

THK’dan pürüzlü yüzeylerde bile düzgün hareket için gelişmiş tekerlek kılavuzu AWG

Published

on

By

THK’nın pürüzlü yüzeylerde dahi düzgün hareket için tasarladığı AWG modeli, iç tarafında iki dairesel yay oluğu bulunan U şeklinde bir çelik profilden ve üç veya daha fazla makaralı bir kaydırıcıdan oluşuyor. THK’nın benzersiz teknolojisi, daha az hassas işlenmiş montaj yüzeylerinde bile kaydırıcının sessiz, düzgün ve az aşınmalı hareketlerine olanak tanıyor. Bu, silindirlerin hemen hemen aynı eğrilik yarıçapıyla sıkı bir şekilde hareket ettiği ve kaydırıcının belirli bir derecede kendi kendine hizalanmasına izin verdiği, dairesel yay şeklindeki iki iç çalışma oluğuyla elde ediliyor.

THK, kaydırıcının ön kısmına monte edilen yeni geliştirilmiş kontak silecekleri, ağır çalışma koşullarında kullanılmak üzere özel olarak tasarlıyor. Bunlar, yuvarlanma kanalları ile temasları sayesinde arabayı uzun vadede yabancı parçacıklara karşı koruyor. Ayrıca kaydırıcıdaki yeni geliştirilen yağlama kapları, optimum çevre dostu yağlama sağlıyor. Aynı zamanda kaydırıcılar, taşıyıcı üzerindeki gresörlükler kullanılarak yağlanabiliyor.

6800 N’ye kadar yük taşıma kapasitesine sahip üç boyutta mevcut olan yeni model AWG’nin ray uzunlukları maksimum 2,94 m; ancak rayların birleştirilmesiyle strok uzunluğu uzatılabiliyor. Bu özellikleriyle AWG modeli depo lojistiğinin yanı sıra, demiryolu teknolojisindeki çekmece ve kapılarda, takım tezgahlarında kullanım için ideal çözüm sunuyor.

Continue Reading

Lineer Hareket Araçları

THK’dan çapraz makaralı kılavuz VRG için yeni ürün yelpazesi

Published

on

Lineer hareket kızaklarının küresel uzmanı THK, çapraz makaralı kılavuz VRG için yeni bir seri geliştirdi. Sınırlı strok hareketleri için son derece düzgün çalışan yeni seri, yüksek hassasiyetli bir lineer kılavuz sunuyor.

Lineer hareket kızaklarının mucidi olan ve hayatın her alanına sunduğu çözümleri geliştirmeye devam eden THK, çapraz makaralı kılavuz VRG için yeni bir seri geliştirdi. Bu çapraz silindir kılavuzunun kendine has bir özelliği, kafesi her doğrusal hareketle senkronize olarak ortogonal şekilde düzenlenmiş hassas silindirlerle hareket ettiren entegre kremayer ve pinyon mekanizmasıdır. Bu, kafesin dolaşmasını önler, aksi takdirde titreşimler, atalet anları veya şoklar nedeniyle strok sınırlaması olan lineer kılavuzlarda meydana gelir ve operasyonda aşınmanın veya arızaların artmasına neden olur. Ayrıca, makaralar ve kafes arasındaki yakın temas, yağlayıcının sızıntısını azaltır ve ayrıca düşük aşınma ve düşük sürtünmeli çalışma elde edilir.

İki paralel çapraz masuralı kılavuz takarak, sistem dört ana yönden gelen yükleri emebilir. Sisteme yüksek düzeyde sertlik kazandırmak amacıyla montaj sırasında silindirlere bir ön yük ayarlamak için bir boşluk ayar vidası kullanılabilir.

İstikrarlı pürüzsüz çalışma özellikleri ve son derece kompakt boyutları sayesinde çapraz masuralı kılavuz VRG, minimum stroklu uygulamalar için de uygundur. Önceki tip VR ile boyutsal olarak uyumludur; ancak daha fazla yuvarlanma elemanına ve daha yüksek bir yük derecesine sahiptir. Optik ölçüm cihazları, yarı iletken üretim cihazları, optik konumlandırma sistemleri, taşıma cihazları ve X-ışını cihazlarında kullanım için idealdir.

Continue Reading
