TDK, analog çıkış ve SENT arayüzüne sahip 3D HAL© teknolojisi tabanlı yeni konum sensörünü tanıttı

TDK Corporation, otomotiv ve endüstriyel uygulamalara yönelik yeni HAL® 3927 sensörü ile Micronas doğrudan açılı Hall etkili sensör ailesinin portföyünü genişletti. Entegre tel kopması algılamalı doğrusal, orantılı bir analog çıkışa ve rev. 4’e göre SAE J2716 uyumlu bir SENT arayüzüne sahip HAL 3927’nin üretimine, 2024 yılının ilk çeyreğinde başlanması planlanıyor.

Son derece hassas pozisyon ölçümleri için yüksek çözünürlüklü bir pozisyon sensörü olan yeni cihaz, çok yönlü programlama özellikleri ve yüksek doğruluğu sayesinde şanzımanlarda, debriyaj pedallarında, motor strok sensörü olarak, sıvı seviyesi algılamada, silindir ve valf konumu ölçümlerinde doğrusal hareket ölçümleri için potansiyel bir çözüm sunuyor. Ayrıca vites kollarında, itme fonksiyonlu döner seçici olarak veya arka eksende döner konum ölçümü için çok uygun olan HAL 3927, hassas entegre sıcaklık sensörü uygulama SENT arayüzünü kullanıyorsa kullanıcıların diğer harici sıcaklık sensörlerini değiştirmesine olanak tanıyor.

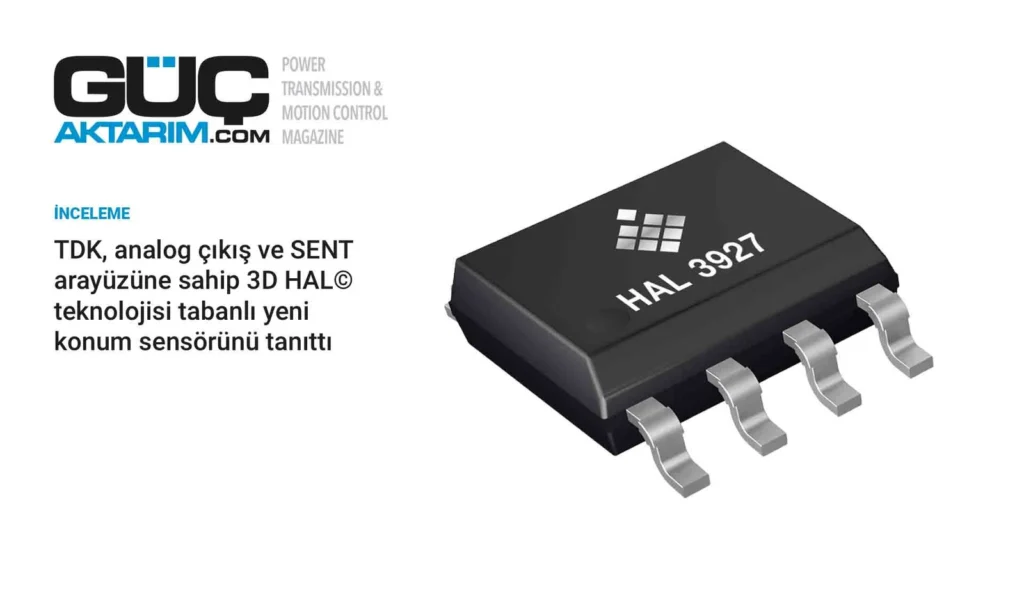

Hall teknolojisine dayanan ve BX, BY ve BZ yatay ve dikey manyetik alan bileşenlerini ölçebilen cihaz, 3 manyetik alan bileşeninden ikisinin sinyallerine dayanarak 360° açısal aralığı ve doğrusal hareketleri ölçebiliyor. Dahili sinyal işlemeye ek olarak, bir çıkış karakteristiğine sahip sensör; örneğin, çıkış sinyalinin 33 adede kadar ayar noktası (17 değişken veya 33 sabit) aracılığıyla doğrusallaştırılması için isteğe bağlı programlanabiliyor. Kazanç, ofset, referans konum gibi temel özellikler, kalıcı belleğin programlanmasıyla manyetik devreye göre ayarlanabiliyor. 8 pinli SOIC8 SMD paketinde mevcut olan sensör, ISO 26262’ye göre ASIL B’ye hazır SEooC (Bağlam Dışı Güvenlik Elemanı) olarak tanımlanıyor.

Ana uygulamalar

Otomotiv uygulamalarında, döner vites değiştiricilerde (basma işlevli), sıvı seviyesi ölçümünde ve arka eksen yönlendirme sistemlerinde dönme açısının algılanması.

Debriyaj veya fren pedalı stroku, şanzıman sistemi, silindir ve valf konumu algılama gibi uygulamalarda doğrusal konumun algılanması.

Ana özellikler ve avantajlar

±1,0° @ 30 mT genlikte çok düşük açısal hata

Şaft sonu ve eksen dışı 360° açısal ölçüm

Manyetik alan genliğinin doğrudan ölçümü (BX, BY, BZ)

Kullanıcı tarafından seçilebilir analog veya SENT çıkışı

Çok hassas dahili sıcaklık sensörü ve SENT aracılığıyla sıcaklık bilgisi aktarımı

Fonksiyonel güvenlik uygulamalarını desteklemek için ISO 26262’ye uygun ASIL B’ye hazır SEooC

40°C ila 160°C gibi geniş ortam sıcaklığı aralığı sayesinde otomotiv uygulamaları için uygunluk.
