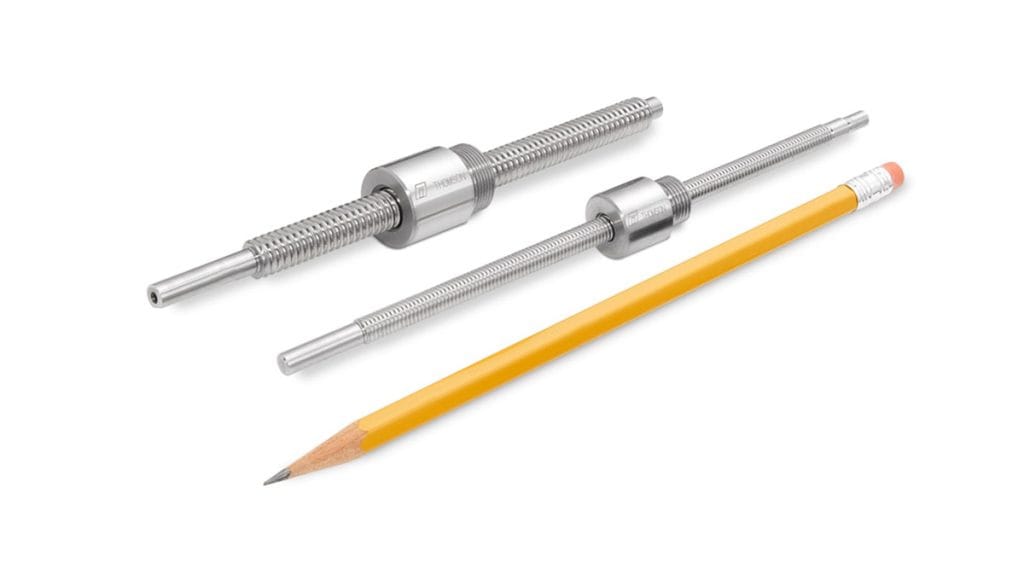

Lineer hareket çözümlerinin önde gelen üreticilerinden Thomson Industries, küçük bir alanda sınıfının en iyisi yük kapasitesi sunan hassas bilyalı vida boyutlarını piyasaya sürüyor. Daha ağır yükler için desteği en üst düzeye çıkaran benzersiz bir çoklu başlatmalı bilyalı dönüş tasarımı kullanan Thomson Minyatür Metrik Bilyalı Vida Serisi, dar alanlarda yüksek hassasiyet ve yük taşıma gerektiren uygulamalar için hassas, pürüzsüz ve sessiz çalışma sağlıyor. Çözümle ilgili konuşan Thomson Bilyalı Vidalar Kıdemli Ürün Müdürü Denise Goldman, “Belirlenen yük kapasitesine ulaşmak için laboratuvar, medikal ve diğer alan kısıtlamalı mekatronik uygulamalarının tasarımcıları genellikle daha büyük bir somun seçmek zorunda, bu da nihai ekipmanı olması gerekenden daha büyük hale getirir. Benzersiz bilya geri dönüş sistemimiz ve hassas ürün üretim uzmanlığımız sayesinde, daha ağır yük taşıma kapasitesine sahip daha küçük bir montaj sunabiliyoruz” diyor.
Daha fazla bilya kullanmak daha yüksek yüklerin desteklenmesini sağlıyor. Thomson minyatür metrik bilyalı vidalar bunu, somundaki devre ve yüklü bilya sayısını en üst düzeye çıkaran benzersiz bir çok hatlı geri dönüş sistemiyle gerçekleştiriyor. Örneğin, çok hatlı geri dönüş sistemine sahip minyatür bir metrik sistem, sadece 4,2 kN’yi desteklemek için dört devrede 84 bilya kullanan tek hatlı bir tasarıma kıyasla, 7,6 kN statik yükü desteklemek için 8 devrede 168 bilya kullanıyor. Tek bir somun içindeki bilya sayısını en üst düzeye çıkarmak, yükü birden fazla noktaya yayarak sistemin ömrünü de uzatıyor. Ayrıca Thomson çok gömlekli geri dönüş sistemi, yanlış hizalamayı telafi etmek için eksenel olarak hareket ediyor.
Uygulamalar
Minimum alan gereksinimi olan doğrusal hareket bileşenleri konusunda ideal olan Thomson minyatür metrik vidalı miller, genel olarak aşağıdaki uygulamaları içeriyor:
· Kimya analizörleri gibi teşhis ve yaşam bilimleri aletleri,
· Tork test cihazları gibi test ve ölçüm ekipmanları,
· Tıbbi infüzyon pompaları gibi sıvı pompalama,
· Gravür, tarama ve baskı makineleri gibi robotik ve al & yerleştir ekipmanları.
Kullanılabilirlik
Çok hatlı bilyalı geri dönüş sistemine sahip yeni Thomson minyatür metrik bilyalı vidalar, 8 x 2,5, 8 x 5, 10 x 2, 10 x 3 ve 12 x 2 mm çaplarında sunuluyor. Ek boyut seçenekleri geliştirme aşamasında olan ürünün montaj arayüzü seçenekleri arasında dişli, flanşlı veya silindirik bulunuyor.
Tüm seçenekler karbon çelik yapı, yüksek performanslı tekrarlanabilirlik (0,05 mm boşluk) ve ± 52 µm / 300 mm standart uç hassasiyeti (T7) özellikleriyle sunuluyor. Minyatür metrik vidalı miller, ince yoğun krom ve siyah oksit kaplama gibi özel kaplamalarla da sipariş edilebiliyor.
