Redüktörler

DZ Serisi – Helisel konik dişlili redüktörler

Yayın Tarihi:

-

Dişsan DZ serisi, monoblok gövdeli, helis konik dişlili redüktörler, giriş ve çıkış millerinin 90 derece olması gereken sistemler için tasarlanmıştır. Yedi farklı gövde büyüklüğünde üretilmekte olup, yüksek momente sahip redüktörlerdir. Standart IEC B5 flanşlı motorlar için motor adaptörlü olarak imal edilmektedirler. IE2 veya IE3 verimlilik sınıfında, IEC standartlarında motor kullanılmaktadır.

Rijit yapılarıyla ağır şartlarda kullanılmaya elverişlidir. Gövde malzemesi olarak GG20 pik döküm veya GGG40 sfero döküm kullanılmaktadır. Dişliler yüksek kalite sementasyon çeliğinden üretilmektedir. Dişlilerin 58-60 HRC yüzey sertliği sağlanacak şekilde ısıl işlemleri yapılıp, yükek teknolojili tezgahlarda taşlanmaktadır. Tozlu ortamlar için özel keçe uygulamaları mevcuttur.

Giriş opsiyonları

  • Standart IEC B5 flanşlı motor adaptörlü
  • Motorsuz, dolu mil girişli

Çıkış opsiyonları

  • Delik milli
  • Dolu milli
  • Çıkış flanşlı

Uygulama Alanları: Konveyörler, helezonlar, vinçler, elevatörler.

Sektörler: Madencilik, inşaat, metal işleme, çimento, beton, kum ve mıcır tesisleri, seramik ve cam.



Özellikleri:                                                                 Avantajları:

Çevrim Oranı: 4/1 –  80/1 Monoblok sağlam gövde

Yüksek verimli

Geniş çevrim oranı seçenekleri

Yüksek tork değerleri

Kolay montaj

Uzun ömürlü rulmanlar

Yüksel kaliteli yağ keçeleri

Bağlanabilir Motor Gücü: 1,1 – 90 kW
Nominal Tork: 1.000- 34.000 Nm
Opsiyonel:  Mekanik kilit

Elektromanyetik fren

Tork kolu

Sıkma bilezik



Gövde Büyüklüğü DZ-100 DZ-110 DZ-125 DZ-140 DZ-160 DZ-180 DZ-200 DZ-250 DZ-280
Nominal Tork (N.m.) 1000 1600 3000 4300 6000 8000 14000 20000 34000

DZ serisi redüktör tipleri

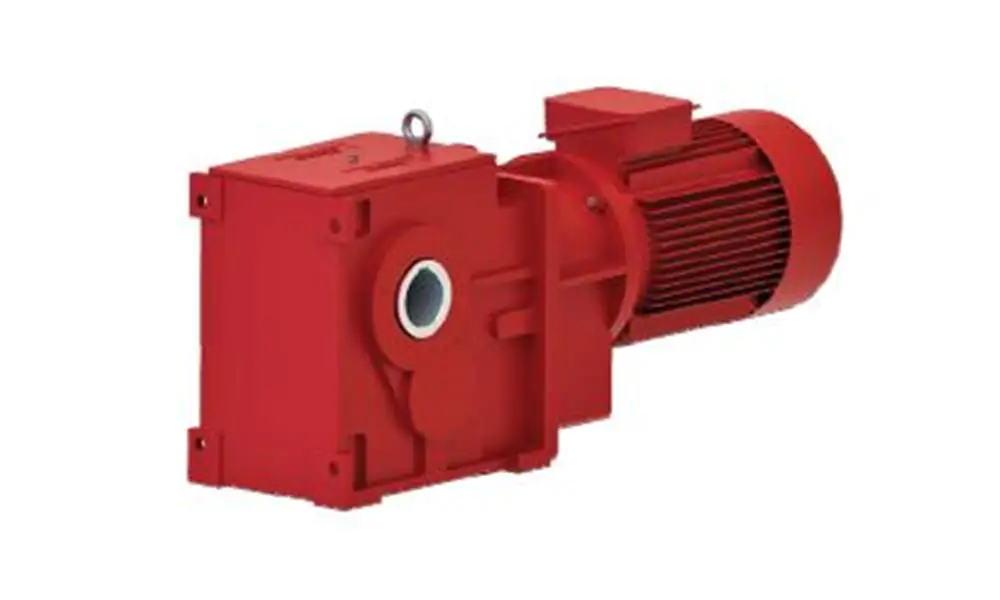

DZGNM – IEC B5 motor adaptörlü, ayaklı, delik milli, motorlu redüktör

DZGN –  IEC B5 motor adaptörlü, ayaklı, delik milli, motorsuz

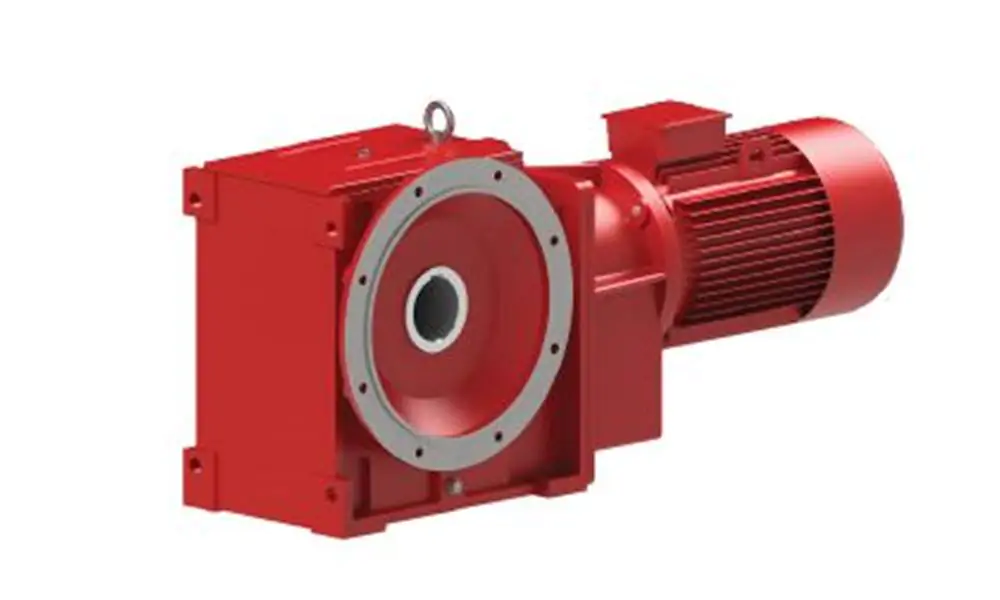

DZGNMF – IEC B5 motor adaptörlü, flanşlı, delik milli, motorlu redüktör

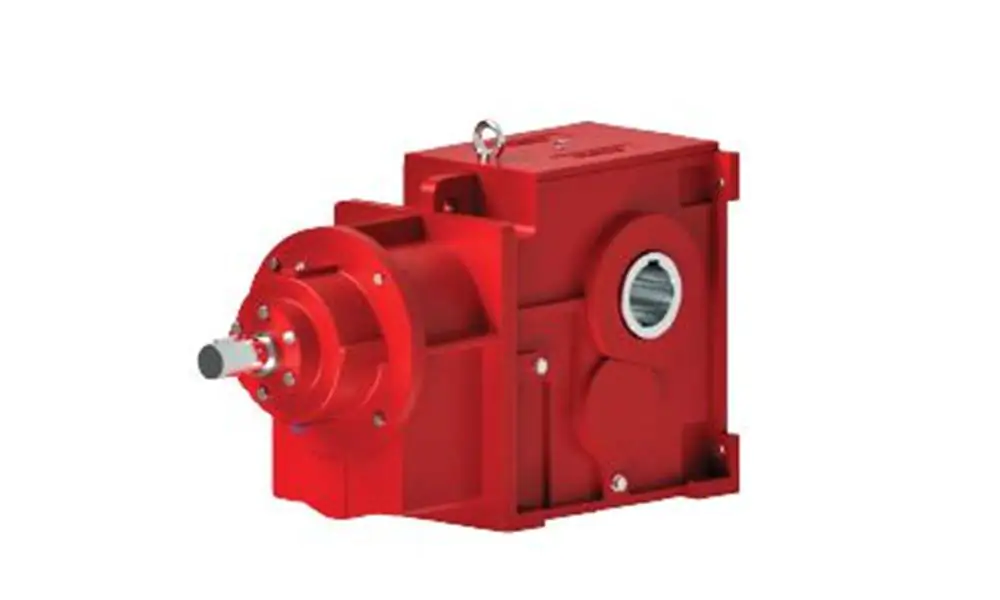

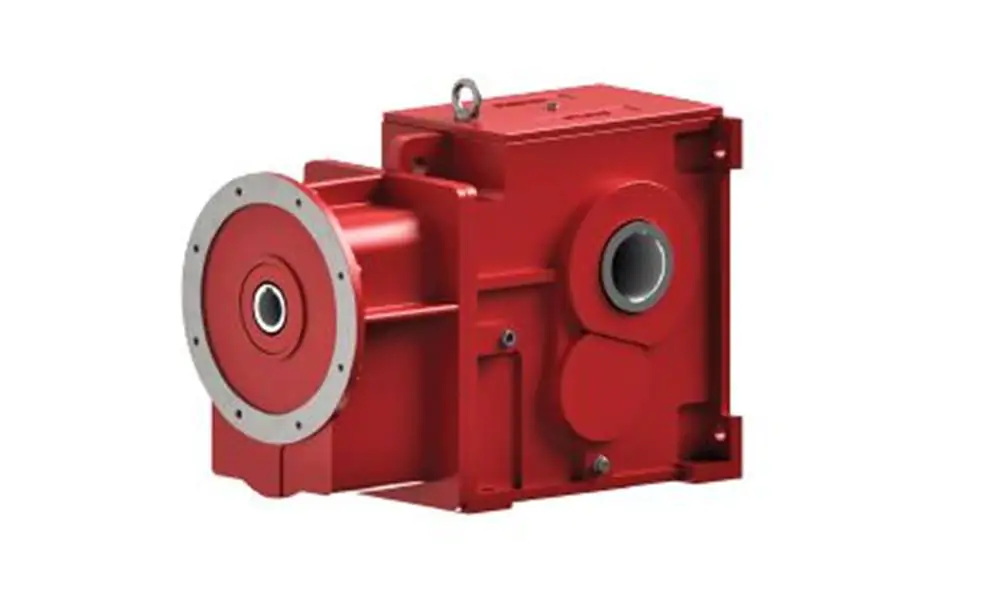

DZGT – Dolu mil girişli, delik çıkış milli, motorsuz redüktör
