Kaplin ve U-Bağlantıları

En az bakım ihtiyacına sahip lastik kaplinler

Yayın Tarihi:

5 sene önce

26 Ekim 2018

Yazar:

Mesut Kul

En az bakım ihtiyacına sahip lastik kaplinler 7

Yayın Görüntüleme: 3.602

Birçok endüstriyel ortamda, aktarma organlarından güç iletimi yüksek tork taşıyabilen ve aynı zamanda sapmayı ve titreşimi düzelten kaplinler gerektirir. Stromag’ın Periflex® Şaft Kaplin serisi radyal, eksenel ve açısal sapmayı telafi ederken, 15.000 Nm’ye kadar tork iletmek için son derece esnek, kauçuk-dokulu bir ‘lastik’ eleman kullanıyor. Ayrıca, aşınma bakım yükünü en aza indirmek için kauçuk elemanla sınırlı.

Altra Industrial Motion Corporation’ın bir parçası olan Stromag, endüstriyel aktarma organları uygulamaları için yenilikçi güç aktarma parçalarının önde gelen küresel üreticisidir. 1948’den bu yana Periflex® Şaft Kaplin serisini üretmekte, düzenli Ar-Ge yatırımları ile tasarım ve performansta sürekli iyileştirmeler yapmaktadır. Aslında, ilk kaplinler üretildiğinden beri Stromag, şaft lastiği için kullanılan kauçuğun nominal torkunu neredeyse %650 oranında iyileştirmiştir.

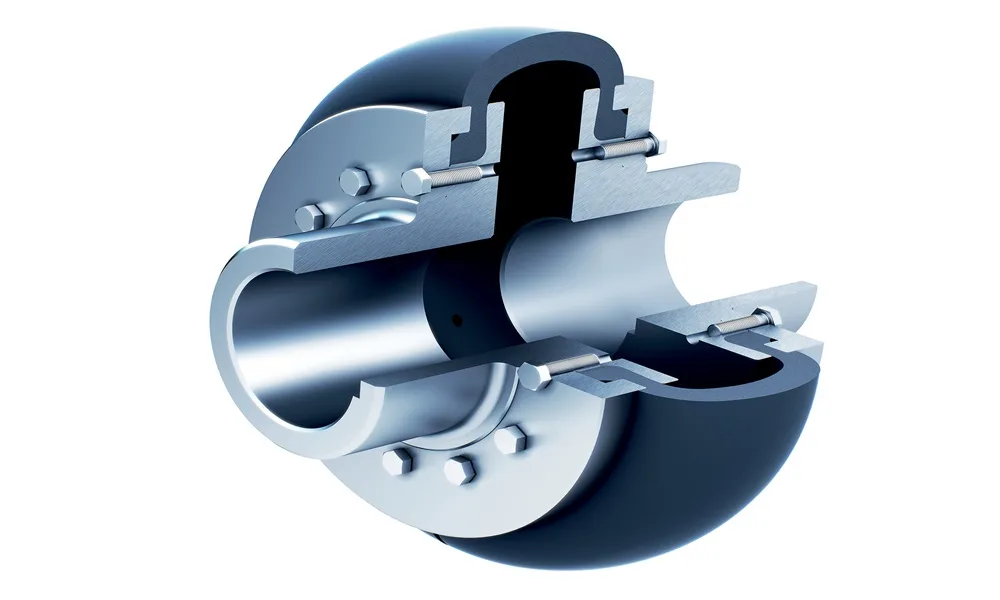

‘Lastik kaplini’ tasarım konsepti iki şaftın esnek kauçuk parça aracılığıyla birleştirilmesine imkân verir. Bu şaft lastiği, düşük geri yükleme kuvvetleriyle ve dikkate değer bir eskime ve yıpranma olmaksızın her yöne aşırı büyük kaymaları absorbe edebilir. Bu, sürücü veya tahrikli parçalarda mekanik aşınmaya karşı koruma sağlar. Kaplinler çelik üretimi, kâğıt fabrikaları, madencilik ve gemi inşaatı gibi zorlu endüstrilerde yüksek darbe uygulamaları için idealdir.

Tasarımın bir diğer avantajı basit kurulum ve son derece düşük bakım maliyetleridir. Kauçuk lastik korozyona dayanıklı kaplin göbekleri ve basınç halkaları kullanılarak yerinde tutulur. Operasyon sırasında yıpranma ve aşınmaya maruz kalan sadece lastiktir, yani metal parçaların değiştirilmesi gerekmez. Kauçuk lastik kullanım ömrünün sonuna geldiğinde, basınç halkaları gevşetilerek hızlı bir şekilde değiştirilebilir, sürücü veya tahrikli şaftın tekrar konumlandırılmasına gerek yoktur.

Stromag şaft kaplin serisi 25 Nm – 15.000 Nm’lik bir tork aralığını kapsar ve -50°C ile +80°C arasında değişen sıcaklıklarda çalışmaya uygundur. Kauçuk lastiğin bileşimi iki formatta mevcuttur ve birçok uygulama gereksinimine uygun farklı tekerlek göbeği tasarımları mevcuttur. Ayrıca, doğru spesifikasyonla tanımlandığında kaplinler hem yer üstünde hem yer altında potansiyel patlayıcı ortamlarda kullanılmak üzere ATEX Yönetmeliği 2014/34/AB’nin gerekliliklerine uygunluk gösterir. Stromag’ın uzman mühendis ekibi son kullanıcıların tasarımdan maksimum fayda sağlamaları için dünya çapında spesifikasyon, kurulum ve bakım desteği sunmaya hazırdır.

Sorularınız ve ürün talepleriniz için bize yazın!

Makale veya haberde geçen ürünler hakkında bilgi almak ve talepte bulunmak için destek@uretimtek.com adresimize yazabilirsiniz.

Metal işleme makinalarında kaplin kullanım amacı ve seçimi

Tüm kaplinler aynı değildir

Mesut Kul

Türkiye'nin alanında en özel yayınlarına sahip MONETA 'nın sektörel dergi ve portallarının dijital platformlarda yönetimi katkıda bulunmaktayım. MONETA bünyesinde yeni nesil yayıncılık alanında içerik yönetimini geliştirmeye devam ediyoruz.

Devamını Oku

Hassas U Mafsallar

Güç aktarım organlarının geniş üretim gücü Ünsal Makina, 50 yaşında

Yayın Tarihi:

2 sene önce

29 Nisan 2022

Yazar:

Editor

Yayın Görüntüleme: 1.293

Güç aktarım organları üretiminde 60 milimetre (mm) dış çaptan 2.000 mm dış çapa kadar hem döküm yapabilen hem de işleyebilen ender firmalardan biri olan Ünsal Makina, kuruluşunun 50. yılını kutluyor.

1972 yılında Kayseri’de kurulan ve güç aktarım organları üretiminde sektörün öncü firmaları arasında yer alan Ünsal Makina, günümüzde 120’nin üzerinde çalışanıyla dünyanın birçok noktasına ihracat gerçekleştiriyor. 60 mm dış çaptan 2.000 mm dış çapa kadar hem döküm yapabilen hem de işleyebilen bir üretim gücüne sahip olan Ünsal Makina’nın sektördeki tecrübesi, 2022 itibarıyla yarım asra dayandı. Portföyünde bulunan ürünlerin tamamını kendi fabrikasında Avrupa standartlarına uygun bir şekilde üreten firmanın geniş ürün yelpazesinde; V-kasnaklar, konik burçlar, konik burç setskurları, Poly-v kasnaklar, triger kasnaklar, kaplinler, rulman yatakları, yataklı rulmanlar, V-kayış, zincir dişli ve fan bağlantı göbeği gibi güç aktarmaya yaran ürünler yer alıyor. Hem Türkiye’de hem de Avrupa’da tescillenen TorkPT markasını da bünyesinde bulunduran Ünsal Makina, TorkPT’yi küresel ölçekte tanınan önemli bir marka haline getirmeyi hedefliyor.

50. yılda üretimi 3 katına çıkarak yeni fabrika

10 bin metrekarelik entegre üretim tesisine ek olarak, Kayseri İncesu OSB’de 20 bin metrekarelik otomasyon odaklı yeni bir fabrika yatırımı gerçekleştiren firma, 30 bin metrekareye ulaşacak üretim alanı ile şu anki üretim kapasitesini 3 katına çıkaracak. Son teknoloji sistem ve makinelerle donattığı yeni tesisi ile üretimde birçok açıdan daha da güçlenecek olan Ünsal Makina, kuruluşunun 50. yılını kutladığı 2022 yılının son çeyreğinde yeni fabrikanın üretimine start verecek.

23’ten fazla ülkeye ihracat

Satışlarının yüzde 50’sini dünyanın birçok farklı noktasına ihraç eden Ünsal Makina, 23’ten fazla ülkeye ihracat gerçekleştiriyor. Avrupa pazarında oldukça başarılı olan firmanın ihracat yaptığı ülkeleri başta Almanya olmak üzere Finlandiya, Norveç, Danimarka gibi Kuzey Avrupa ülkeleri ve İran, İsrail, Mısır gibi Orta Doğu ülkeleri oluşturuyor. Ünsal Makina, yeni yatırımları ile Avrupa’da iyi olan ihracat potansiyelini Orda Doğu pazarına da yerleştirmeyi hedefliyor.

Sorularınız ve ürün talepleriniz için bize yazın!

Makale veya haberde geçen ürünler hakkında bilgi almak ve talepte bulunmak için destek@uretimtek.com adresimize yazabilirsiniz.

Devamını Oku

Frenler ve Kavramalar

Mayr, dünyanın hareket güvenliğini sağlıyor

Yayın Tarihi:

2 sene önce

26 Nisan 2022

Yazar:

Editor

Yayın Görüntüleme: 1.169

Emniyetten hiçbir zaman ödün vermeden, endüstride çalışan binlerce farklı ekipmanın hareket güvenliğini sağlayacak benzersiz ürün ve teknolojik çözümler sunan mayr®, tüm bu ekipmanları kullanan müşterilerinin özel ihtiyaçlarına yönelik, spesiyal ve ekonomik ürünler geliştiriyor. Dünya genelinde sayısız tanınmış makine üreticisi, Mayr güç aktarımın kapsamlı çözümlerine güveniyor.

Mayr’in çözümleri arasında; emniyet frenleri, tork limitleyiciler, şaft kaplinleri ve kavramalar ürün grupları yer alıyor.

Elektrik motoruyla tahrik edilen herhangi bir uygulama ele alındığında mayr®:

• Şaftlar arasına kaplinleri ile eksen kaçıklıklarını sönümler ve güç aktarımın düzgün iletilmesini sağlar.

• Motor arkasına veya uygulamada herhangi bir noktada ihtiyaç var ise kullanılan elektromanyetik fren veya farklı mekanik frenleri ile acil duruş ve yükü tutma gibi ihtiyaçları en yüksek emniyet standartlarıyla sağlar.

• Elektromanyetik frenlerinde kullandığı özel elektriksel diyot veya siviçler ile frenme operasyonlarını izleyebilir, gereğinde bakım için veri toplayabilir.

• Uygulamada hareketi kontrollü olarak iletmek için elektromanyetik kavramalar ile harekete istenildiği gibi güvenlikten ödün vermeden yön verebilir.

• Uygulamada sıkışıma veya yüksek torka bağlı hasarlar veya istemeyen duruşlar yaşanıyorsa tork limitör çözümleri ile bu istenmeyen yüksek torkları limitleyerek, uygulamanın güvenle çalışmasını sağlar.

Mayr’in makine güvenliğine büyük katkı sağlayan çözümlerinin temel taşı olan ürünlerinden bazıları:

Fren grubu: ROBA-stop®-M, ROBA®-servostop®, ROBA®-topstop®, ROBA®-linearstop

Tork limitör grubu: EAS®-compact, ROBA®-sliphub, EAS®-dutytorque, EAS®-HT, EAS®-smartic®

Kaplin grubu: ROBA® -ES, smartflex®, ROBA®-DS

Kavrama grubu: ROBATIC®, ROBA® -takt

Tüm bu benzersiz ürünleri sayesinde endüstriyel binlerce makinenin emniyetli ve yüksek verimlilik ile çalışmasına katkı sağlayan mayr®, böylece dünyanın hareket güvenliğini sağlıyor.
