Lineer Hareket Araçları

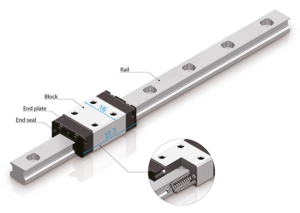

Lineer teknolojide ilk: Minyatür Makaralı Kılavuz, Minyatür Makara Kılavuzu HRG
Minyatür Makaralı Kılavuz veya lineer kılavuz HRG, yuvarlanma elemanları olarak makaraları kullanır ve bu nedenle, talaş tutucularda ve yarı iletken endüstrisinde sınırlı kurulum alanına sahip diğer sistemlerde bulunan elemanlara benzer şekilde, son derece kompakt boyutlarla maksimum performans için zorlu gereksinimleri karşılar.
Yüksek rijitlik ve uzun hizmet ömrü

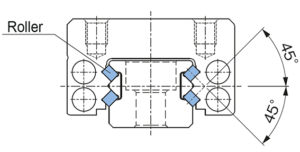

THK’nın en küçük makaralı kılavuzu olan HRG serisi, benzer boyuttaki diğer lineer kılavuzlardan daha yüksek rijitlik ve daha uzun çalışma ömrünü beraberinde getirir. Rayın yanlarında 45°’lik bir açıyla silindirlerle temas eden yuvarlanma yolları vardır; bu, bu tipe dört ana yönde de aynı yük oranlarını sunar ve bu nedenle tüm montaj yönleri (duvara montaj, yatay, baş aşağı ve dikey) için uygundur.

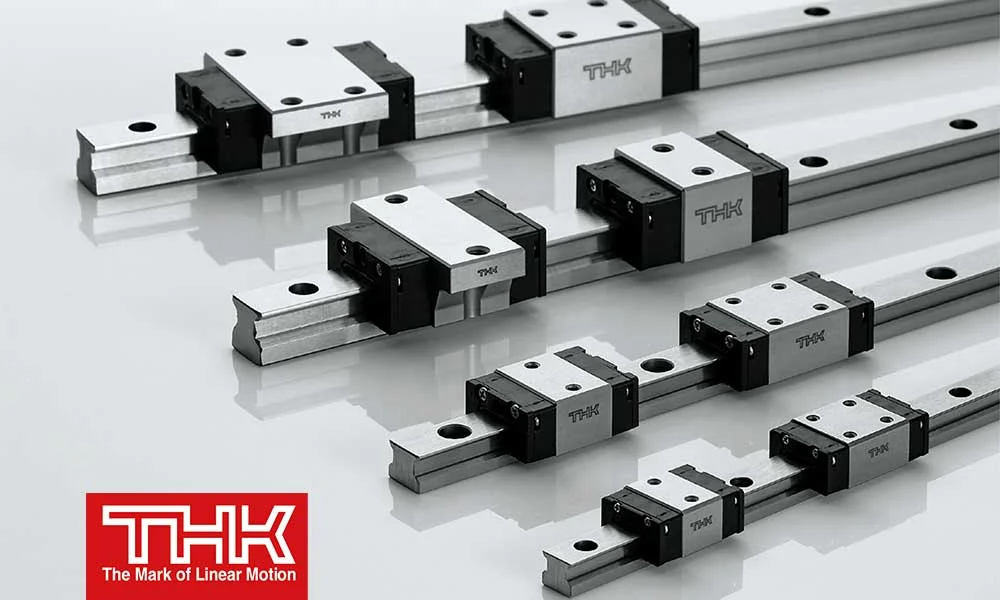

HRG serisinde üç boyut mevcuttur: 8 mm genişliğinde raylı ve 16 mm genişliğinde HRG8 bloku, 10 mm genişliğinde raylı ve 20 mm genişliğinde HRG10 bloku, 12 mm genişliğinde raylı ve 27 mm genişliğinde HRG12 bloku. Müşteriler ayrıca farklı uzunluklardaki bloklar arasından da seçim yapabilirler.
Lineer Hareket Araçları
THK’dan pürüzlü yüzeylerde bile düzgün hareket için gelişmiş tekerlek kılavuzu AWG
THK’nın pürüzlü yüzeylerde dahi düzgün hareket için tasarladığı AWG modeli, iç tarafında iki dairesel yay oluğu bulunan U şeklinde bir çelik profilden ve üç veya daha fazla makaralı bir kaydırıcıdan oluşuyor. THK’nın benzersiz teknolojisi, daha az hassas işlenmiş montaj yüzeylerinde bile kaydırıcının sessiz, düzgün ve az aşınmalı hareketlerine olanak tanıyor. Bu, silindirlerin hemen hemen aynı eğrilik yarıçapıyla sıkı bir şekilde hareket ettiği ve kaydırıcının belirli bir derecede kendi kendine hizalanmasına izin verdiği, dairesel yay şeklindeki iki iç çalışma oluğuyla elde ediliyor.
THK, kaydırıcının ön kısmına monte edilen yeni geliştirilmiş kontak silecekleri, ağır çalışma koşullarında kullanılmak üzere özel olarak tasarlıyor. Bunlar, yuvarlanma kanalları ile temasları sayesinde arabayı uzun vadede yabancı parçacıklara karşı koruyor. Ayrıca kaydırıcıdaki yeni geliştirilen yağlama kapları, optimum çevre dostu yağlama sağlıyor. Aynı zamanda kaydırıcılar, taşıyıcı üzerindeki gresörlükler kullanılarak yağlanabiliyor.
6800 N’ye kadar yük taşıma kapasitesine sahip üç boyutta mevcut olan yeni model AWG’nin ray uzunlukları maksimum 2,94 m; ancak rayların birleştirilmesiyle strok uzunluğu uzatılabiliyor. Bu özellikleriyle AWG modeli depo lojistiğinin yanı sıra, demiryolu teknolojisindeki çekmece ve kapılarda, takım tezgahlarında kullanım için ideal çözüm sunuyor.
Lineer Hareket Araçları
THK’dan çapraz makaralı kılavuz VRG için yeni ürün yelpazesi
Lineer hareket kızaklarının küresel uzmanı THK, çapraz makaralı kılavuz VRG için yeni bir seri geliştirdi. Sınırlı strok hareketleri için son derece düzgün çalışan yeni seri, yüksek hassasiyetli bir lineer kılavuz sunuyor.
Lineer hareket kızaklarının mucidi olan ve hayatın her alanına sunduğu çözümleri geliştirmeye devam eden THK, çapraz makaralı kılavuz VRG için yeni bir seri geliştirdi. Bu çapraz silindir kılavuzunun kendine has bir özelliği, kafesi her doğrusal hareketle senkronize olarak ortogonal şekilde düzenlenmiş hassas silindirlerle hareket ettiren entegre kremayer ve pinyon mekanizmasıdır. Bu, kafesin dolaşmasını önler, aksi takdirde titreşimler, atalet anları veya şoklar nedeniyle strok sınırlaması olan lineer kılavuzlarda meydana gelir ve operasyonda aşınmanın veya arızaların artmasına neden olur. Ayrıca, makaralar ve kafes arasındaki yakın temas, yağlayıcının sızıntısını azaltır ve ayrıca düşük aşınma ve düşük sürtünmeli çalışma elde edilir.
İki paralel çapraz masuralı kılavuz takarak, sistem dört ana yönden gelen yükleri emebilir. Sisteme yüksek düzeyde sertlik kazandırmak amacıyla montaj sırasında silindirlere bir ön yük ayarlamak için bir boşluk ayar vidası kullanılabilir.
İstikrarlı pürüzsüz çalışma özellikleri ve son derece kompakt boyutları sayesinde çapraz masuralı kılavuz VRG, minimum stroklu uygulamalar için de uygundur. Önceki tip VR ile boyutsal olarak uyumludur; ancak daha fazla yuvarlanma elemanına ve daha yüksek bir yük derecesine sahiptir. Optik ölçüm cihazları, yarı iletken üretim cihazları, optik konumlandırma sistemleri, taşıma cihazları ve X-ışını cihazlarında kullanım için idealdir.
-
