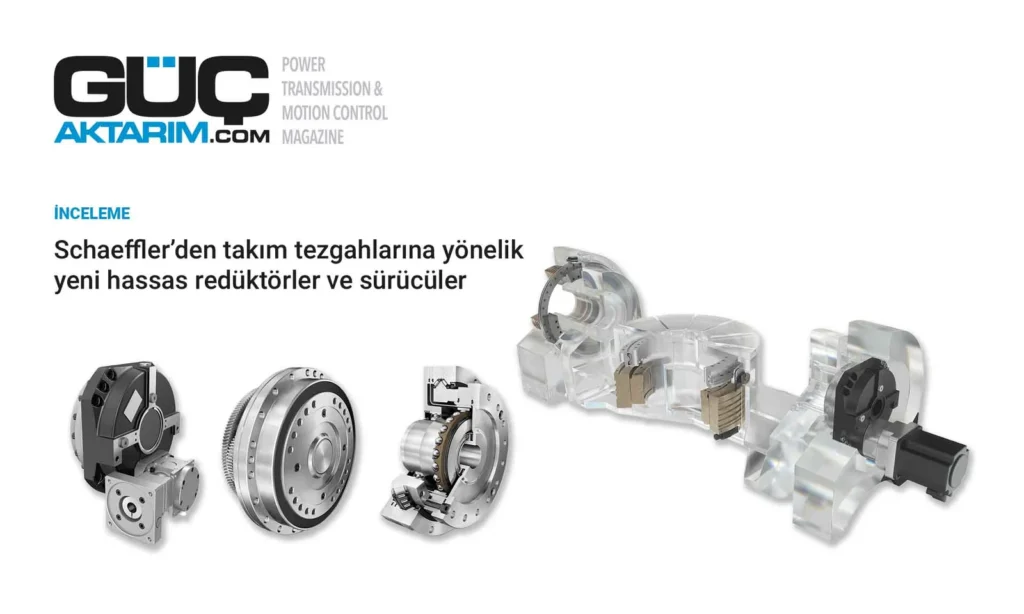

Schaeffler’den takım tezgahlarına yönelik yeni hassas redüktörler ve sürücüler

Portföyünü hassas gerinim dalgası dişlileri ve hassas planet redüktörlerine yönelik yeni serilerle güçlendiren Schaeffler, takım tezgahları için hassas rulman ve doğrudan tahrik ürün yelpazesini genişletiyor.

Sadece birkaç yıl içinde takım tezgahları için hassas rulman ve doğrudan tahrik ürün yelpazesini iki tip hassas dişli ünitesini içerecek şekilde genişleten Schaeffler, Hassas Gerinim Dalgalı Dişli Serisi RT1, RT2 ve Hassas Planet Dişli Kutusu Serisi PSC’yi portföyüne ekliyor. RT gerinim dalgası dişlileri 5 boyutta 28 ila 484 Nm maksimum tork aralığını kapsarken, PSC dişli kutuları en küçük dişli boyutu olan 030 ile 327 Nm’den başlıyor ve 5000 Nm’de sona eriyor. 327 ile 484 Nm arasındaki seri örtüşme sayesinde makine üreticileri, kendi gereksinimlerine en uygun dişli kutusu tasarımı ve boyutuna ulaşıyor.

Ahşap, plastik ve hafif metallere yönelik işleme kafalarındaki hassas gerinim dalgası dişlileri

RT1 ve RT2 Serisi Hassas Gerinim Dalgalı Dişliler, özellikle küçük döner eksenlerin tahriki, freze kafalarının A eksenlerinde kullanımı; hafif metallerin, ahşap malzemelerin ve plastiklerin işlenmesinde kullanılan freze tablalarının tahriki için öne çıkıyor. RT1 Serisi Hassas Gerinim Dalgası Dişlilerini uygun motorlar ve döner kodlayıcılarla kullanıcının taleplerine göre uyarlayarak montaja hazır tahrik üniteleri oluşturan Schaeffler, bu çözümü entegre tork sensörü sistemine sahip hassas gerinim dalgası dişlisi RT1-T Serisi şeklinde de sunuyor. XZU Serisi eğik bilyalı iğneli rulmanlar, çıkış milleri için özellikle yüksek sertlikte bir destek çözümü sağlıyor.

Neredeyse boşluksuz ve özellikle dayanıklı hassas planet redüktörler

Kompakt boyutları, yüksek rijitliği ve içi boş mili ile hem C eksenindeki freze kafalarını hem de daha büyük döner tablaları tahrik etmek için uygun hale gelen PSC Serisi Hassas Planet Redüktörler, bu uygulamalarda entegre ana yatakla birlikte döner ekseni destekleme görevini de üstlenir. Çoğu durumda, burulma boşluğunu telafi etmek için ikinci bir redüktör ve karşılıklı destek gerekli değildir; çünkü redüktörler burulma boşluğunu ve aşınmayı otomatik olarak sürekli telafi eden ve ≤ 0,1 açısal dakika gibi son derece düşük bir burulma boşluğu sağlayan mekanizmaya sahiptir. Bu son derece küçük burulma boşluğu ayrıca 20.000 saatlik tüm çalışma ömrü boyunca sabit kalır. Sadece bir redüktör ve entegre ana yatak düzenlemesi ile nispeten az sayıda bileşenle son derece modern bir mekanik yapı elde edilir ve bu da salıncak köprüler için son derece ekonomik bir tahrik ve yatak çözümü sağlar.

Katı veya içi boş şaftlı, helisel giriş kademeli veya kademesiz montaj kitleri ve motor bağlantısı için dik açılı ön kademeli veya kademesiz kapalı üniteler olarak mevcut olan PSC redüktörleri; standart olarak 030 ila 500 Nm arasında değişen 9 boyut, 9 ila 20 arasında planet kademesi aktarım oranları, 3,4 ila 15,7 arasında giriş kademesi aktarım oranları ve 155 ila 405 mm arasında dış çaplar ile sunulur.

Schaeffler, PSC Hassas Planet Redüktör Serisi ile artık doğrudan tahrikli döner tablaların altındaki tahrik çözümlerini de kapsıyor. Zorlu, dinamik 5 eksenli eşzamanlı frezeleme işlemlerine ek olarak, diğer uygulamalar arasında büyük ölçekli testlere tabi tutulan son derece uygun maliyetli ve hassas bir tahrik ile beş taraflı hassas işleme yer alıyor.
