TAKTOMAT adım redüktörleri tablaları

Yayın Tarihi:

-

Adım redüktörleri alanında Almanya’nın önde gelen firmalarından birisi olan TAKTOMAT, tasarım mühendisleri ile uzun süredir müşterilerine destek sunmaktadır.

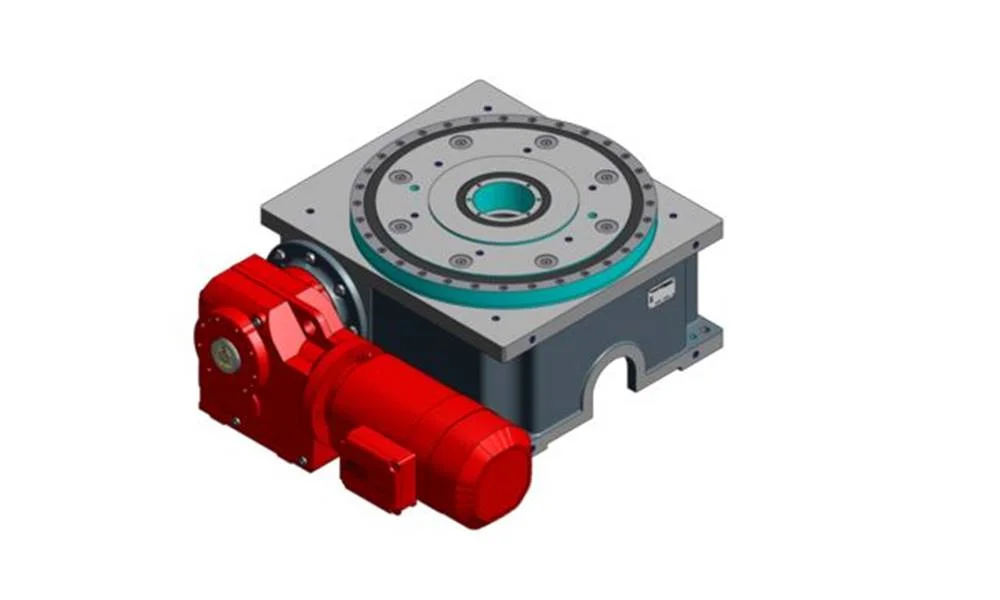

Döner adım tablası tasarımı ve çalışma modu

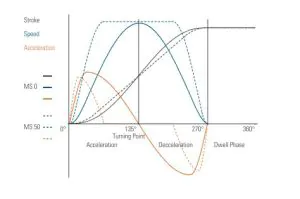

Döner tabla, sürekli olan girdi hareketini, aralıklı (adım) çıkış hareketine dönüştürür. Fasılalı (aralıklı) çıktı hareketi, indüksiyonla sertleştirilmiş, hassas işlenmiş kam vasıtası ile iletilir. Sistem ideal bir şekilde ayarlanmış boşluksuz, yumuşak geçişli bir hareket sağlar. Tasarım ve yapısı, çıkış flanşının (makinaya montaj yüzeyi) hassas bağlantısı ve boşluksuz konumlandırmasını sağlar.

Çıkış flanşı üzerinde başka kilitleme cihazı gerekmez. Ek kilitleme düzenekleri, uzun vadede adım tablasına zarar vereceği gibi yanlış konumlandırmaya neden olabilir. Motor hareketi, giriş mili vasıtasıyla ya sonsuz dişli dişliye, oradan çarka ve isteğe göre tasarlanmış kama iletilir. Kam muyluları
ile çıkış kademesi (tablası) döndürülür. Çıkış flanşı, radyal ve eksenel yükleri taşıtabilecek yapıda rulmanlar ve sızdırmazlığı sağlayacak keçe ve contalar ile teçhiz edilmiştir.

Tasarım mühendisleri ve özel makine üreticileri için avantajları

  • Gövdenin bütün yüzeyleri montaj yapılabilmesi için işlenmiştir, bütün montaj pozisyonlarında kullanıma uygundur.
  • Üst ve alt yüzeyde aynı bağlantı ölçüleri.
  • Çıkış boş millerinin çapları yeterince büyük tutulmuştur.
  • Çıkış flanşında vida ve boş delikler yeterli sayıda bulunmaktadır.
  • Motor bağlantıları için esnek tasarım, senkron çalışma amaçlı farklı modüle bağlanabilmesi için 2. Mil çıkışı.
  • Bireysel müşteri ihtiyaçları için esneklik
  • Giriş tahrik motorunda farklı seçim imkânı
  • Yüksek devir ve momenti için güçlendirilmiş çıkış flanşı yatağı
  • Tahrik ünitesinde isteğe bağlı sürtünmeli tip kavrama
  • Bekleme(duruş) ve adım açısının ihtiyaca göre göre uyarlanabilir olması
  • Tüm boyutlarda farklı adım sayıları mevcuttur.
  • Ekstra ücret ödemeden özel olarak belirlenmiş renk

Kullanıcılar için teknik avantajlar

  • Yüksek güvenilirlik ve uzun servis ömrü
  • Sağlam yapı
  • İndüksiyonla sertleştirilmiş kamlar ile büyük yük faktörleri için daha küçük boyutlar
  • Tamamen yağ banyosuna çalışan iğneli veya makaralı rulmanlar, aşınma yok
  • Tamamıyla bakım gerektirmez

İsteğe bağlı üniversal kumanda TIC (Taktomat Index Controller) ile birlikte kullanıldığında daha uzun süre aşınma olmadan kullanım imkânı sağlar.

Taktomat ürünleri hakkında daha detaylı bilgi edinmek için Entasis Endüstriyel Güç Aktarma Sistemleri’yle irtibata geçebilir ve www.entasistr.com adresini ziyaret edebilir, sorularınızı info@entasistr.com adresine mail atabilirsiniz.
