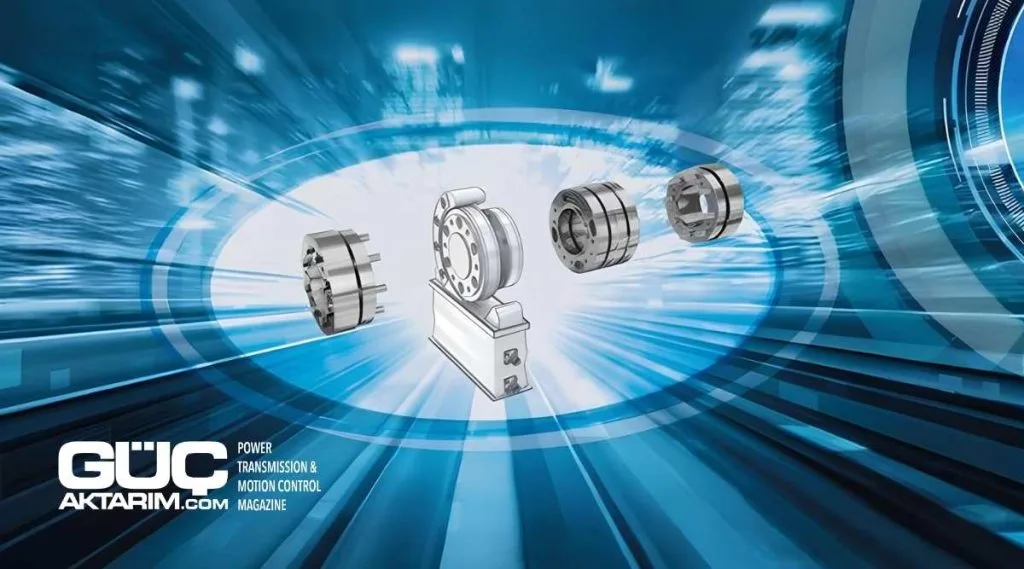

Yüksek devirli uygulamalar için güvenilir kaplin ve kavramalar

mayr®, kendini kanıtlamış ROBA® DS Çelik Diskli Kaplin tasarımını temel alarak, ağırlığı optimize edilmiş alüminyum gövdeli yeni bir versiyon geliştirdi. Yeni tasarımda, çelik versiyona kıyasla dış çap 10 mm’ye kadar küçültüldü; toplam kütle ve atalet momenti ise tasarıma ve boyuta bağlı olarak %40 ila %60 arasında azaltıldı. Buna rağmen performans yoğunluğu korunmuş durumda olan yeni tasarım, özellikle test tezgâhı teknolojisi gibi yüksek devirli uygulamalarda kullanım için son derece uygunluk sunuyor.

Mil Kaçıklığını Telafi Eden Kaplinler

Mil kaçıklığı telafisi sağlayan kaplinler, test sistemlerinde kritik bir aksesuardır. Bu kaplinler, ölçüm flanşına etki eden parazit kuvvetleri minimuma indirir. Bu tür kuvvetler genellikle tahrik hattındaki hizalama hatalarından kaynaklanır. Giriş ve çıkış tarafları arasında kaçıklık neredeyse her uygulamada mevcuttur. Bu nedenle, ölçüm flanşlarıyla birlikte mil kaçıklıklarını telafi eden kaplinler kullanılır. Burada, geometrik temelin doğru oluşturulması ve kaplinlerin standart versiyonlarında dahi ölçüm flanşları ve yüksek devirler için özel olarak tasarlanmış olması önemlidir. Aynı zamanda, sistemde geri itme kuvvetlerinin oluşmasını engellemek için sertlik ile esneklik arasında doğru denge kurulmalıdır.

Kaplin Seçiminde Malzeme ve Performans Dengesi

mayr® kaplinlerinin belirleyici avantajları, kompakt yapıları ve yüksek performans yoğunluklarıdır. Çelik malzemeden üretilen versiyonlar dahi düşük kütle ve atalet momenti ile 30.000 d/d’ye kadar yüksek devirlerde çalışabilir. Hassas üretim, az sayıda arayüz, yüksek balans kalitesi ve sarsıntısız çalışma bu ürünleri öne çıkarır. Ancak müşteri, kaplin ve malzeme seçiminde her zaman uygulamayı göz önünde bulundurmalıdır. Ağırlık, rijitlik ve yorulma dayanımı gibi malzeme özellikleri ile hız, yük değişimi, yük çevrimleri, yatak mesafeleri ve delik çapları gibi uygulama koşulları arasında doğru bir denge kurulmalıdır. Elbette fiyat-performans oranı da son derece önemlidir.

Yüksek devirlerde güvenli aşırı yük koruması

Test sistemlerinde tork, tork sınırlayıcısında ayarlanan sınır değeri aştığında, kavrama milisaniyeler içinde devreden çıkar ve giriş ile çıkış ayrılır. Aşırı yük sonrasında ölçüm mili en kötü ihtimalle yeniden kalibre edilmelidir; ancak bu sistem sayesinde tahrik hattı veya test edilen parçadaki daha büyük ve maliyetli hasarlar güvenli şekilde önlenir.

EAS® HSE Tork Sınırlayıcı Kaplin Çözümleri

mayr® power transmission tarafından geliştirilen EAS® HSE Tork Sınırlayıcılar, boşluksuz ve yüksek burulma sertliğiyle tork iletimi sağlar. Kompakt yapıları, düşük atalet momentleri ve yüksek performans yoğunluklarıyla öne çıkar. Bu kompakt ve güçlü tasarım, küçük dış çap ile nispeten büyük delik çapının bir araya getirilmesi sayesinde elde edilir. Ayrıca, torkun aktarıldığı entegre elemanlar özenle seçilmiş ve simetrik şekilde yerleştirilmiştir. Sonuç olarak, delik çapı, dış çap ve eleman boyutu arasında uyum, sistemin düşük titreşimli ve hassas çalışmasını sağlar.
