Endüstriyel yatık tip redüktör seçim kriterleri

Yayın Tarihi:

-

Gelişen imalat teknolojileriyle birlikte birim hacimde daha yüksek tork değerlerine sahip redüktör ihtiyacı kullanıcıların en önemli beklentilerinden biri haline gelmiştir. Daha kompakt ve hafif redüktör çözümleri sayesinde daha estetik tasarımlara sahip makinalar daha az maliyetlerle mümkün olmaya başlamıştır. Eski nesil endüstriyel yatık tip redüktör modellerinde hacimler yüksek tork değerlerini mukavemetli şekilde taşıyabilmeleri için oldukça büyük yapılıyordu. Kompakt endüstriyel tip redüktörlerin üretilmesine başlanmasıyla birlikte parçalı dizaynlar yerine monoblok gövde yapısına geçildi ve birim hacimde daha yüksek tork değerlerine ulaşıldı. Bu yapı beraberinde birçok avantaj getirdi. Tek seferde işlenen gövde ile daha hassas imal edilmiş rijit gövde yapıları ve her yönden montaj edilebilme sayabileceğimiz başlıca avantajlardır.

Ağır endüstri tipi redüktörler genelde yayılı eksene sahip ağır çalışma şartları için tasarlanmış redüktörlerdir. Kademeler yatay düzlem üzerinde yerleştirilerek giriş ve çıkış milleri arasındaki mesafe (eksen mesafesi) maksimum uzunlukta tutulmaktadır. Bunun temel sebepleri giriş ve çıkış miline montajı yapılabilecek bağlantı elemanlarının montajı esnasında yeterli mesafenin elde edilebilmesi ve redüktör yüzey alanının büyük olmasından dolayı termal güç değerlerinin yüksek tutulmaya çalışılmasıdır.

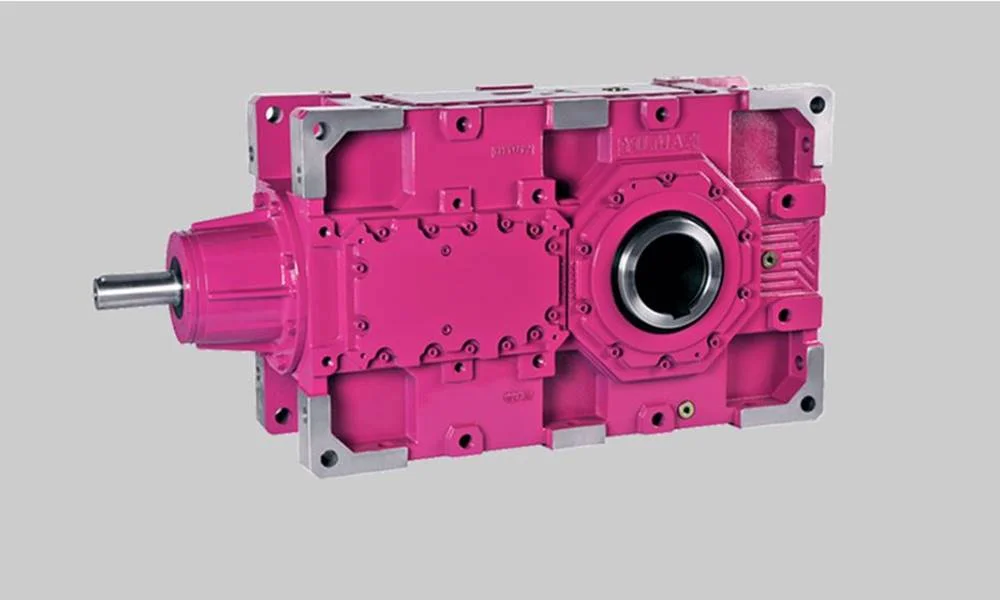

Yılmaz Redüktör H Serisi paralel milli helisel dişli endüstriyel tip redüktör.

Endüstriyel tip redüktör seçimlerinde,

  • Mekanik kontrol
  • Termal kontrol
  • Radyal yük kontrolü

yapılması gereken temel kontrollerdir. Bunun dışında seçilen redüktörün çalışılacak montaj pozisyonuna göre uyumlu olup olmadığının kontrol edilmesi gerekir.

Mekanik kontrol

Redüktörün gerçek çalışma şartlarında yeterli mekanik emniyete sahip olacak şekilde servis faktörünün belirlenmesidir. Günlük çalışma süresi, saatteki start-stop sayısı ve makinenin maruz kalacağı yük sınıfı servis faktörünün belirlenmesinde kullanılacak parametrelerdir. Günlük çalışma süresi ve saatteki start-stop sayısı makinanın çalışma sürelerinden kolayca tayin edilebilir. Yük sınıfı değeri ise rotora indirgenmiş atalet kuvveti formülünden veya tecrübe ile elde edilmiş tablolar kullanılarak elde edilebilir. Aşağıdaki formüller yardımı ile yük sınıfı seçilebilir.

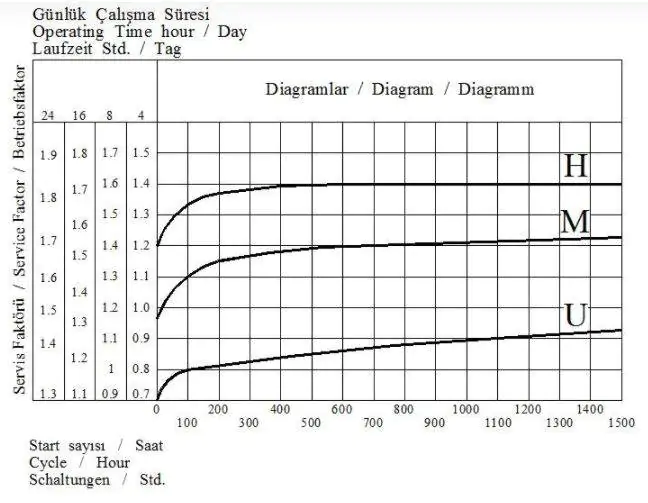

Yük sınıfının belirlenmesinden sonra aşağıdaki diyagram kullanılarak gerekli servis faktörü değerine ulaşılabilir.

Örneğin saatte 100 start-stop yapan ve günde ortalama 8 saat çalışan orta darbeli yük sınıfına sahip redüktörün olması gereken servis faktörü değeri yukarıdaki diyagram kullanılarak 1,3 olarak kolayca bulunabilir.

Termal Kontrol

Yeni nesil endüstriyel redüktörler birim hacimde yüksek tork prensibi ile tasarlandığından dolayı aynı tork değerlerinde eski nesil tasarlanmış gövdelere göre yüzey alanları daha küçüktür. Bu da gövdeden doğal yollarla transfer edebileceği ısı enerji miktarının daha az yani termal güç değerlerinin daha düşük olduğu anlamına gelmektedir. Bundan dolayı yeni nesil endüstriyel redüktörlerde seçim esnasında termal yönden kontrol daha önemli hale gelmiştir.

Redüktörün çalışacağı ortam sıcaklığı ve redüktörün üzerinden geçecek güç değerleri termal kontrolde kullanılacak iki önemli parametredir. Yılmaz Redüktör H Serisi kataloglarında çeşitli ortam sıcaklık değerlerine bağlı olarak termal güç değerleri bulunmaktadır. Bu değerler redüktöre verilen ortam sıcaklığında bağlanabilecek maksimum motor gücünü göstermektedir. Dolayısıyla kullanılabilecek maksimum efektif motor gücünün bu güç değerinin altında kalması gerekir. Aksi takdirde ilave soğutma ekipmanları kullanılarak bir çözüm elde edilebilir. Yine her bir soğutma ekipmanı için ortam sıcaklığına bağlı olarak termal güç değerleri kataloglarda mevcuttur. Yılmaz Redüktör firması soğutma ekipmanı olarak fan, serpantin, ısı eşanjörü ve radyatör kullanmaktadır. Aşağıda görülen Yılmaz Redüktör H Serisi endüstriyel tip redüktör katalog sayfasından ortam sıcaklığına bağlı olarak her bir soğutma tipi için termal güç değerlerini bulmak mümkündür.

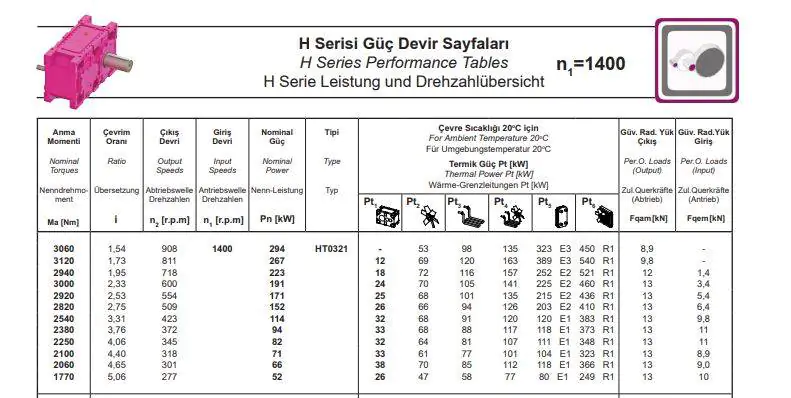

Yılmaz Redüktör H Serisi termal güç değerleri katalog sayfası

Fan soğutması

Redüktörün giriş miline montajı yapılan ve giriş milinden aldığı hareketle ortamdaki havayı redüktör gövdesi üzerine üfleyen soğutma ekipmanıdır. Redüktör giriş miliyle beraber döndüğü için giriş mil hızının düşük olmaması gerekir. İdeal dönüş hızı 1400 d/dak’dır. Giriş tarafında herhangi bir aktarma organı (kayış-kasnak gibi) ile redüksiyon yapılarak redüktöre hareket veriliyorsa fanın dönüş hızı düşeceği için bu tür çalışma şartlarında önerilmez.

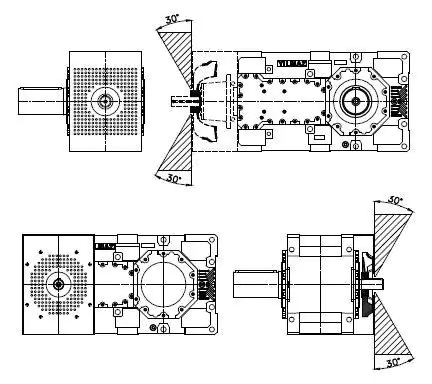

H Serisi endüstriyel tip redüktör fan soğutması

Serpantin soğutması

Serpantin, ısı transfer katsayısı yüksek olan bakır malzemeden üretilmektedir. Yağ ile temas edecek şekilde redüktör içerisine montaj edilmektedir. Soğutma suyu bulunan işletmelerde soğutma suyunun serpantin içerisinden geçirilmesi ile redüktör içerisindeki yağ soğutulmaktadır. Serpantin kullanımında suyun kireçli olmamasına dikkat etmek gerekir. Minimum su giriş sıcaklığı ve debi değeri kataloglarda verilmektedir.

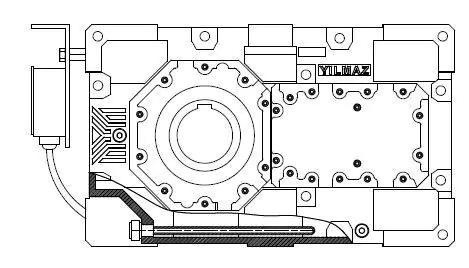

H Serisi endüstriyel tip redüktör serpantin soğutması

Isı eşanjörlü soğutma

Isı eşanjörleri redüktörün üzerine montaj edilen yağ pompası, pompa motoru, yağ filtresi ve dağıtıcı elemanlarla birlikte kullanılan soğutma ekipmanlarıdır. Redüktör yağı pompa vasıtasıyla eşanjörden geçirilir. Aynı esnada eşanjörden geçen soğutma suyu yağı soğutur ve yağ redüktöre geri döner. Serpantin soğutmasında olduğu gibi eşanjör kullanımı içinde kullanılacağı işletmede soğutma suyuna ihtiyaç vardır.

H Serisi endüstriyel tip redüktör eşanjör soğutması

Radyatör soğutması

Radyatör soğutmasında radyatör üzerinde bulunan fan ortam havasını radyatöre üfleyerek içerisinden geçen redüktör yağını soğutur. Soğutma suyuna ihtiyaç yoktur. Ortamın tozlu olması radyatörün soğutma kapasitesini düşüreceği için tozlu ortamlarda kullanılması tavsiye edilmez.

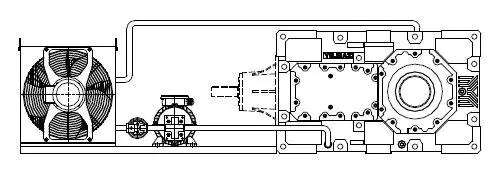

H Serisi endüstriyel tip redüktör radyatör soğutması

Radyal yük kontrolü

Eğer redüktör giriş veya çıkış mili üzerinde elastik bir bağlantı dışında kayış-kasnak, zincir dişli gibi herhangi bir bağlantı elemanı kullanılıyorsa radyal yük kontrollerinin yapılması gerekir. Bağlantı tipine göre kataloglarda verilen formüller kullanılarak oluşacak radyal yük değeri bulunabilir. Hesaplanan radyal yük değerinin üretici firma kataloğunda verilen ve müsaade edilen radyal yük değerinin altında olması gerekir. Oluşabilecek radyal yük değerlerini aşağıdaki formüller yardımıyla yaklaşık olarak hesaplamak mümkündür.

Montaj pozisyonunun önemi

Seçilen redüktörün kullanılacağı montaj pozisyona göre üretici firma tarafından hazırlanması mekanik ve termal kontroller kadar önemlidir. Bunun için seçilen redüktörün montaj edileceği pozisyon üretici firmaya sipariş esnasında doğru olarak bildirilmelidir. Çünkü redüktör montaj pozisyonuna göre içerisindeki tüm hareketli parçalar yağ alacak şekilde yağ miktarı ayarlanıp ve gerekiyorsa ilave tedbirler alınarak son kullanıcıya gönderilir.

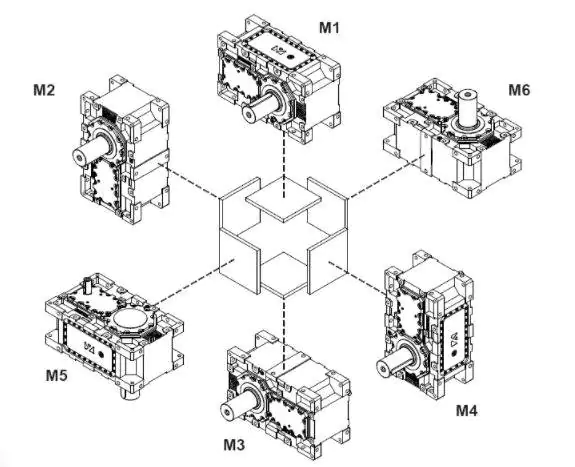

Yılmaz Redüktör endüstriyel tip redüktör montaj pozisyonları

Yukarıda bahsedilen tüm kontroller yapılırsa kullanım şartımıza uygun doğru redüktörü kolayca seçebiliriz. Devreye alınan redüktörün kullanım şartlarında olabilecek değişikliklerde (motor gücü veya montaj pozisyonu değişikliği gibi) üretici firmaya bilgi verilmesi gerekir. Böylece yüksek verimli ve maksimum çalışma ömrüne sahip kullanım şartları elde edilebilir.

Yılmaz Redüktör’ün üst düzey çözümleri için MEG Endüstri ile irtibata geçebilir, dilerseniz megendustri.com.tr web sitesini ziyaret edebilir ya da info@megendüstri.com.tr adresine e-posta iletebilirsiniz.
