3D baskıdan sonra bileşenlerin tozunu almak için SFM-AT350 gibi toz alma sistemleri geliştiren Solukon Maschinenbau GmbH, kompakt iki eksenli döner sistemlerine yönelik güçlü, sağlam ve hepsinden önemlisi yerden tasarruf sağlayan sürücü ihtiyaçları için STÖBER’e başvuruyor. Müşterisi için senkron servo motorlara göre ucuz ve sağlam bir alternatif olan enkodersiz Lean Motor Serisi ile kompakt iki eksenli döner sistemler için yerden tasarruf sağlayan güçlü bir çözüm sunan STÖBER, konik dişli redüktörlü Lean motorlara ek olarak, son derece kompakt planet dişli redüktörlü Lean motor da tedarik ediyor.
Solukon’un tozdan arındırma teknolojisi
Seçici lazer eritme işlemi kullanılarak basılan metal parçaların iç kısımları baskı işleminden sonra tozla dolar. Sonraki tüm işleme adımları için tozun iş parçalarından çıkarılması gerekir. Karmaşık şekilli bileşenlerde, özellikle de bileşenlerin içinde kanallardan oluşan bir labirent varsa bu işlem daha da zordur. Tüm toz alma sistemleri Solukon Smart Powder Recuperation (SPR®) teknolojisine dayanır: Toz, iki eksen etrafında otomatik döndürme ve sistematik titreşim uyarımı ile akıcı hale getirilir. Çok ince kanallar bile güvenilir ve kontrollü bir şekilde boşaltılır ve prosese geri gönderilir.
Yeni SFM-AT350 ve teknik zorlukları

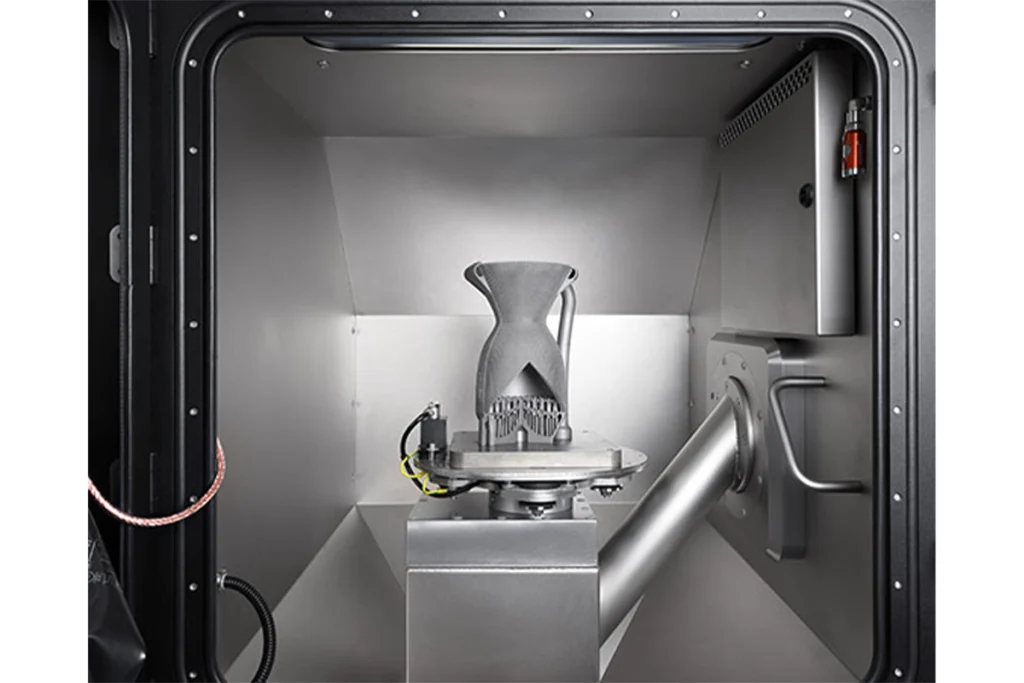

Özellikle düşük bir hazne hacmine ve kompakt bir tasarıma sahip, toz giderme sistemindeki en son gelişmelerden biri olan SFM-AT350’yi 2021 yılının sonbaharında piyasaya süren Solukon, geliştirme sırasında hem bileşenin monte edildiği döner tablanın sonsuz dönüşü hem de yatay olarak hareket eden döner kol için özellikle yerden tasarruf sağlayan tahrik çözümlerine ihtiyaç duyuyor.
STÖBER çözümü
STÖBER, daha önce tozsuzlaştırma sistemlerinde servo sürücüler kullanan müşterisine, performans kaybetmeden daha da kompakt bir yapı oluşturmak adına sensörsüz redüktörlü Lean motorları öneriyor. Yüksek hassasiyetli planet dişli ünitesi ve birinci sınıf helisel konik dişli ünitesinin enerji tasarruflu, enkodersiz ve sağlam Lean motorla bir araya getirilmesi; tam uyumlu, kompakt makine konseptleri için özellikle verimli bir yapı sunuyor.
Tamamen enkodersiz
STÖBER redüktörlü Lean motor ile hız ve tork, tam tork kontrolü ile durma konumundan maksimum hıza kadar kademesiz olarak kontrol edilebiliyor ve tamamen sensör elemanları olmadan çalışıyor. Bu aynı zamanda sadece tek bir korumalı standart güç kablosunun gerekli olduğu anlamına geliyor ve kurulum zahmetini önemli ölçüde azaltıyor. Lean dişli motorlar, Solukon’un tozsuzlaştırma sisteminde olduğu gibi dönme ve titreşim içeren otomasyon görevleri için oldukça ideal bir çözüm sunuyor.
Verimli çift eksenli kontrolör
Solukon’daki Redüktörlü Lean motorlar, entegre güç kaynağına sahip 45 milimetre genişliğinde bir tahrik kontrolörü olan SC6 ile kontrol edilebiliyor. Makine üreticisi bunu, 2 x 19 ampere kadar nominal çıkış akımına sahip çift eksenli bir kontrolör olarak kullanıyor. Kompakt bağımsız cihaz, dört eksene kadar sürücü tabanlı uygulamalar için uygunluk sunuyor.
Fonksiyonel güvenlik
Fonksiyonel güvenlik ve sürücü kontrolörleri için isteğe bağlı olarak temin edilebilen SU6 güvenlik modülünü geliştiren STÖBER, Solukon’a PROFIsafe güvenlik protokolü aracılığıyla STO ve SS1 güvenlik işlevleri için ekonomik açıdan cazip bir çözüm sunuyor. SC6, SIL 3, PL e, kategori 4’e kadar güvenlik donanımlı sistemlerde kullanım için önceden belirleniyor. Tasarımcılar, örneğin EN 13850 uyarınca bir acil durdurma uygulayabiliyor veya EN 14118 uyarınca beklenmedik bir başlatmayı önleyebiliyor. İletişim arayüzünün işlevselliği de PROFINET sertifikalı olan son derece dinamik tahrik kontrolörü, zorlu hareketler sırasında dahi arka planda sessiz ve güvenilir bir şekilde çalışıyor.
STÖBER’in sunduğu çözüm hakkında konuşan Solukon Maschinenbau GmbH CEO ve CTO’su Andreas Hartmann, “STÖBER, iki eksenli döner sistemin geliştirilmesi sırasında bize mükemmel destek sağladı. Bileşenler monte edildiğinde, güçlü performansa sahip son derece kompakt bir kullanım alanı oluşturmayı başardık. Ayrıca, düşük boşluklu dişli motorlar sayesinde hatların izlenmesini iyileştirebildik ve eğme hareketleri sırasında daha iyi geçişler yarattık. Bu da SFM-AT350’yi son derece işlevsel bir iş gücü haline getirdi” açıklamasında bulunuyor.
Çözümle ilgili konuşan STÖBER Güneydoğu Almanya Satış Merkezi Müdürü Udo Cyrol ise “Redüktörlü Lean motorlar, SC6 bağımsız tahrik kontrolörü aracılığıyla kontrol edilir. Bu kontrolörün karakteristik özellikleri entegre güç kaynağı ve ince tasarımıdır. Fonksiyonel güvenlik için STÖBER SU6 güvenlik modülünü geliştirmiştir. Bu modül Solukon’a PROFIsafe güvenlik protokolü aracılığıyla STO ve SS1 güvenlik işlevleri için ekonomik açıdan cazip ve enerji tasarruflu bir çözüm sunuyor” ifadelerini kullanıyor.
