Başlangıçta mutfaklardaki tencereleri şöminelerin üzerine mükemmel bir şekilde yerleştirmek gibi nesneleri farklı yüksekliklere konumlandırmak için kullanılan dişli kremayerler, sanayileşme ilerledikçe bir makine elemanı olarak daha önemli hale gelerek, makine mühendisliğinde kendine yer bulur.

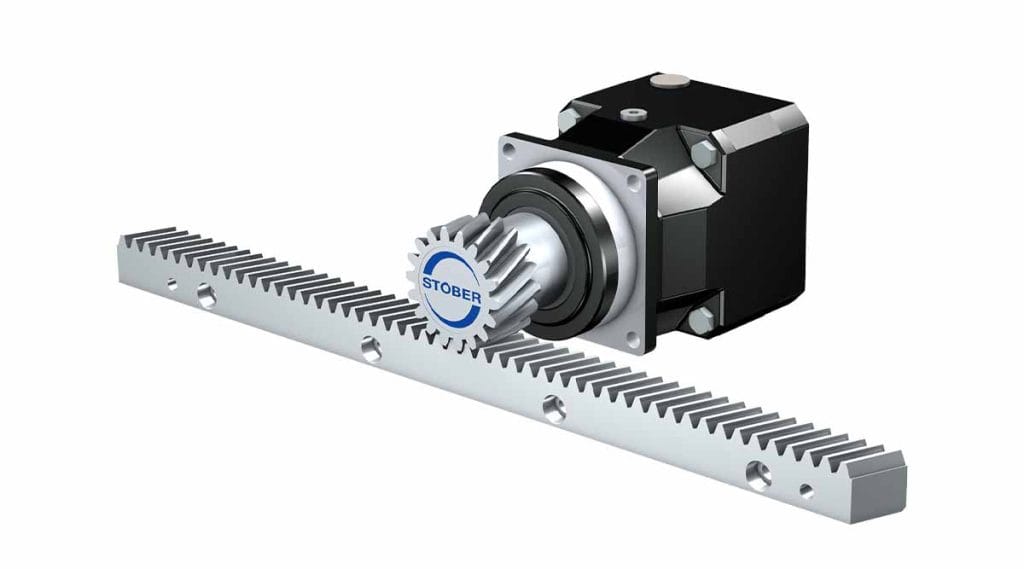

Günümüzde kremayer ve pinyon tahrikler, redüktörlerin veya motorların dönme hareketlerini doğrusal hareketlere veya tam tersini dönüştürür. Tahrikin kendisi bir dişli kremayer ve onun karşılığı olan pinyondan oluşur. Dişli kremayer döndürüldüğünde, dişli çark uzunlamasına ekseni boyunca hareket ederek doğrusal harekete neden olur.
Olası kayma
Dişli kremayerler, pinyonlar tarafından kuvvet uygulandığında yerlerinden kaymamalıdır. Vida bağlantılarının baskı kuvveti buna karşı koyar. Ek olarak, dişli kremayerler genellikle her iki ucundan dübel pimleri ile monte edilir. Bu işlem önemli ölçüde çaba gerektirir. Konumun tam olarak doğru olmasını sağlamak için dübel pimlerinin delikleri açılmalı ve daha sonra cıvatalı durumda doğrudan makine üzerinde bir rayba ile yeniden işlenmelidir. Bu, özellikle çok karmaşık sistemlerde son derece zorlu ve zaman alıcı bir iştir.
Çift delik çözümü

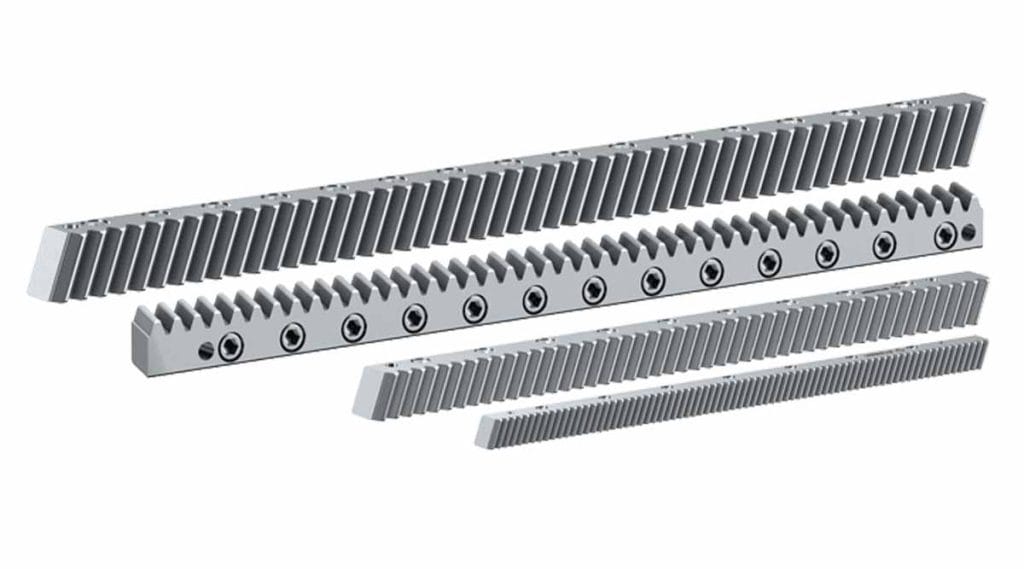

Tahrik uzmanı STÖBER’in iki kat daha fazla deliğe sahip yeni hassas dişli kremayerleri, zaman alıcı pimleme ihtiyacını ortadan kaldırır. Makine gövdesi üzerindeki temas basıncı iki katına çıkar: Normalde olduğu gibi her 125 milimetre yerine, dişli kremayerler sadece 62,5 milimetre sonra tekrar sabitlenir. Zaman alıcı pimleme gerekli olmasa da mevcut pim delikleri sayesinde bir seçenek olarak kalır. Bu da daha fazla güvenlik ve maksimum montaj kolaylığı sağlar.
Veriler
STÖBER hassas dişli kremayerler, sorunsuz çalışma ve konumlandırma doğruluğu konusundaki en yüksek talepler için çeşitli uzunluklarda ve modüllerde sunulur.
· Modül: 2 – 6 mm
· Maksimum besleme kuvveti: 12,6 – 83,1 kN
· Helisel, sertleştirilmiş ve düzleştirilmiş
· DIN 3962-1 uyarınca dişli kalitesi 6
· Uzunluk: 500 mm, 1000 mm
STÖBER Asya Pasifik İş Geliştirme Direktörü Matthias Eberle, “Bu akıllı, yüksek kaliteli çözümler mekanik sistemimizin alt ucunu tamamlıyor ve her kullanıcı için her şey birbirine mükemmel bir şekilde uyuyor” diyor.
Tutarlı sistem konsepti
Yüksek esneklikten yüksek kuvvete: Planet veya helisel konik dişli üniteleri ve doğrudan monte edilmiş servo motorlarla birleştirilmiş kremayer ve pinyon tahriklerine yönelik yenilikçi STÖBER konsepti, yük kapasitesi ve hassasiyet açısından çok çeşitli gereksinimlere esnek bir şekilde uyarlanabilen mükemmel koordine edilmiş sistem sunar. Takım tezgahları, otomasyon ve robotik uygulamaları için idealdir.
