Güç Aktarım > Blog > Redüktörler > KISSsoft 2021 versiyonu özellikleri
Redüktörler

KISSsoft 2021 versiyonu özellikleri

Editor
Son güncelleme: Nisan 17, 2024 2:17 pm
By
Editor
Paylaş
4 Min. Okuma
KISSsoft 2021 versiyonu özellikleri
Paylaş



İçerik
Rulman hesabıŞaft hesabıHelis dişli çark hesabıModifikasyonları gruplandırmaÜretilebilirlik değerlendirmesiİçe aktarma seçeneğiReliability / GüvenilirlikMukavemet hesapları

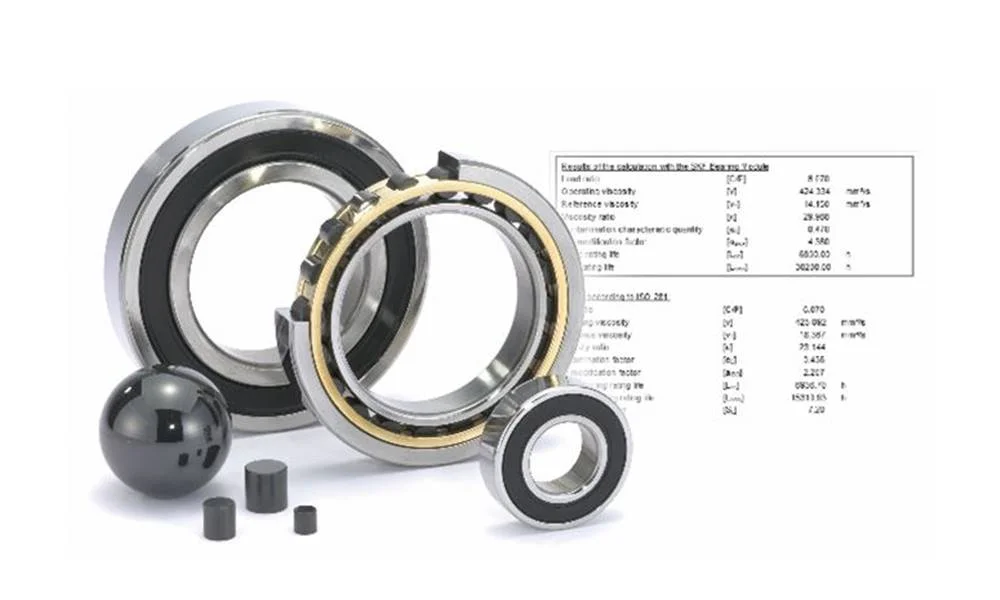

Rulman hesabı

  • “SKF Bulut” ile rulman hesabı
  • Rulman iç geometrisini dikkate alma
  • Stiffness (sertlik) matrisinin entegrasyonu

“SKF Bulut” çözümüne bağlantı, giriş verilerinin hesaplama için KISSsoft ve KISSsys’den SKF programına aktarılmasını sağlar. Burada, her bir rulman, giriş verilerine dayanarak hesaplanır. Daha sonra sertlik matrisi ve ömür değerleri gibi sonuçlar, KISSsoft’a aktarılabilir. Bu sayede SKF Bulut’tan elde edilen iyileştirilmiş veriler kullanılarak KISSsoft’ta daha hassas bir şaft eğilme hesabı, gerçekleştirilebilir.

Şaft hesabı

  • FKM Kılavuzunun 7. baskısının (2020) entegrasyonu

FKM Kılavuzunun gözden geçirilmiş 7. baskısı (2020), bir dizi yenilik içermektedir: Galvanizli çelikler için bir koruyucu katman faktörü, yeni bir malzeme grubu “Östemperlenmiş Dökme Demir (ADI)” ve göbek yuvası ile birlikte şaft kesiti (DIN 743 ile uyumlu). Tüm malzeme özellikleri mevcut standartlara uyarlanmıştır.

FKM kılavuzu bu nedenle son teknoloji ürünüdür.

Helis dişli çark hesabı

  • Özgül kayma
  • Dişli kavramasında kesit grafikleri
  • Dişli formundan dFf ve dFa

Özgül kayma için yeni bir grafik oluşturuldu. Ayrıca, eksen açıları 90° olmayan (Σ ≠ 90°) dişliler için, dişli kavramasının 2B bir grafiği eklenmiştir. Ek olarak, 2D gösterimi artık merkez ekseni düzlemine paralel bölümlerde de yapılabilir.

“dFf ve dFa diş başı ve diş dibi form çaplarını, diş formundan belirle” seçeneği de artık seçilebilir.

Modifikasyonları gruplandırma

  • Farklı modifikasyonları karşılaştırma
  • Ölçüm verilerini modifikasyon olarak girme
  • Aktif / deaktif yapma veya grup seçme

Modifikasyonları tasarlarken ve optimize ederken, genellikle farklı ihtimaller birbiriyle karşılaştırılır. Bu karşılaştırmalar için verileri yönetmeyi kolaylaştırmak adına, farklı modifikasyonlar KISSsoft’ta gruplandırılabilir – bu şekilde bir grup veya set oluşturan modifikasyonlar, hesaplama sırasında ayrı ayrı seçilebilirler.

Bu sayede, en iyi modifikasyon setini seçmek için örneğin, kontak analizinden elde edilen sonuçlar birbiriyle karşılaştırılabilir.

Grup içerisindeki modifikasyonlar, boyutlandırma işlemlerinden alınabilir, doğrudan kullanıcı tarafından girilebilir veya ölçüm verilerinden üretilebilir.

Üretilebilirlik değerlendirmesi

  • Honlama ve “power skiving” için üretilebilirlik ve çarpışma kontrolü

KISSsoft’ta, power skiving gibi işlemler için dişlilerin üretilebilirliğine karar verebilirsiniz. Çarpışma kontrolü, takımın çalışma alanı koşullarına uyarlanmasını ve hiçbir yere çarpmamasını sağlar. Power skiving’e ek olarak, artık honlama işlemi için de bu seçenek eklenmiştir.

Ayrıca, power skiving için üretilebilirlik hesaplamasına arayüz olarak bir dosya yazılabilir ki bu daha sonra Gleason’un özel programı “Power Skiving” ile açılabilir ve ayrıca analiz edilebilir.

İçe aktarma seçeneği

  • Silindirik dişliler için ölçüm noktalarının içe aktarılması

GAMA’dan alınan CMM verileri artık doğrudan KISSsoft’a aktarılabilir ve topolojik değişiklikler için KISSsoft’un kullandığı formata dönüştürülebilir. Kullanıcı daha sonra imalat hatalarının, aktarım hatası veya temas gerilimi gibi dişli özellikleri üzerindeki etkisini inceleyebilir.

Bu işlev, üretimden gelen sapmalar dahil olmak üzere dişli tasarımını optimize etmek için “kapalı döngü” konseptinin önemli bir parçasıdır. Ölçüm verileri, herhangi bir iyileştirici önlemin hızlı bir şekilde araştırılabilmesi ve uygulanabilmesi için hesaplama yazılımıyla bağlantılıdır.

Reliability / Güvenilirlik

  • Bir bakışta sistem güvenilirliği
  • AGMA 6006-B20 eklendi

KISSsys’de, bir sistemin güvenilirliğini hesaplamak ve bir grafikte görüntülemek mümkündür. Elbette, tek tek dişlilerin, millerin ve rulmanların güvenilirliği de görüntülenebilir.

Bertsche ve VDMA 23904 yöntemlerine ek olarak, AGMA 6006-B20’ye göre hesaplama da artık KISSsoft ve KISSsys’de mümkün.

Mukavemet hesapları

  • Rainflow matris diyagramları
  • Asimetrik dişliler için SO 6336:2019
  • Scuffing emniyetini hesaplama

Pozitif ve negatif değerli tork eğrilerinde alternatif tork bileşenlerini hesaba katmak için, alternatif eğilme faktörlerini de (YM) içeren bir yük spektrumu belirleme adına “Rainflow” yöntemi kullanılır. Ayrıntılı raporlara ek olarak, tork-hız aralığındaki frekans dağılımı ve tork eğrisi grafikleri de artık mevcuttur.

DNV-GL-0036’ya göre hesaplamada artık Scuffing emniyeti de hesaplanabilir.

Beta test sürümünü denemek isterseniz;

kisssoft@onplus.com.tr adresinden bize ulaşabilirsiniz.
