Sprial boru üretiminde Watt Drive Weg Group Mas Serisi Motorlu Redüktörler

Published

on

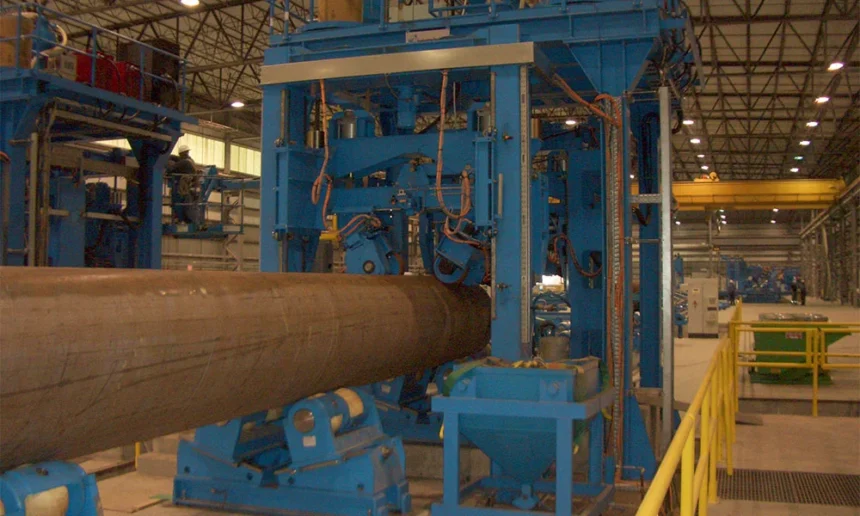

Watt Drive, büyük çaplı bir boru tesisinin tüm tahrik gereksinimini tedarik etti. Dortmund merkezli DANIELI W+K Industrie Technik GmbH & Co. KG şirketi tarafından gerçekleştirilen projede Watt Drive ürünleri, boru taşıma sistemi, kaynak stantları ve tornalama cihazları için kullanılıyor. Projede; bobin içindeki sıcak haddelenmiş şerit, spiral boruların imalatında temel malzeme olarak kullanılırken, spiral formda bir boru gövdesi haline getiriliyor ve hemen ardından tozaltı kaynak tekniği ile hazır olarak kaynağı yapılıyor. Bu teknik, iç ve dışta uygulanıyor ve aynı anda gerçekleştiriliyor.

Taşıma sistemleri

508 mm (20“) çaptan 2.540 mm (100“) çapa kadar olan borular, Resim 2’de görüldüğü gibi taşıma sistemi ile taşınır. 18 m uzunluğundaki en büyük boru 27 ton ağırlığındadır. Maksimum taşıma hızı 30m/dk olup, frekans invertörü ile enerji verilen redüktörlü motorlar ile tüm boru çaplarında sabit tutulmaktadır.

Uygulaması yapılan tahrikler: 223 şafta monte redüktörlü motor ASA 66A 81N4 TH

  • Motor gücü: 0.75kW
  • Çıkış hızı n2: 15 d/dak
  • Çıkış torku M2: 481Nm
  • Servis faktörü: 1.7

Sürücü konsepti

  • 5 – 50Hz aralığında sürücüler, alan zayıflaması (sabit güç) ile 50 – 110Hz aralığında sabit bir tork ile çalıştırılır.
  • Büyük boru çapı – yüksek tork ihtiyacı ile yüksek ağırlık – düşük hızda.
  • Küçük boru çapı – düşük tork ihtiyacı ile düşük ağırlık – yüksek hızda.

Tornalama cihazları

Uygulaması yapılan tahrikler: 52 mile monte redüktörlü motor ASA 66A 81N4 BR5 TH

  • Motor gücü: 0.75kW
  • Çıkış hızı n2: 12 d/dak
  • Çıkış torku M2: 577Nm
  • Servis faktörü: 1.4
