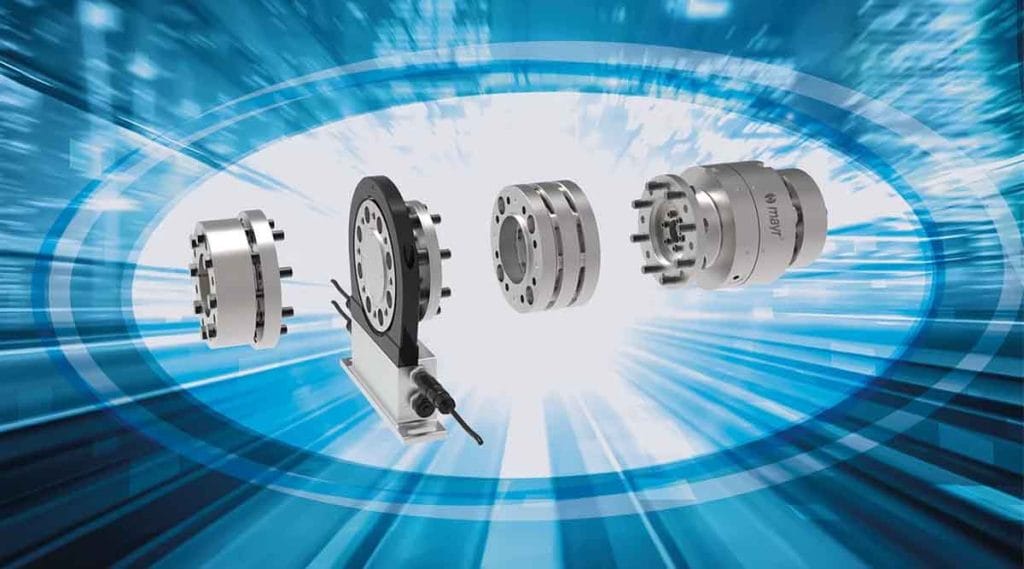

Hafif ve güçlü: ROBA®-DS çelik lamelli kaplinin alüminyum versiyonu
Mayr® Güç Aktarım, kendini kanıtlamış ROBA®-DS çelik lamelli kaplini temel alarak, ağırlık açısından optimize edilmiş alüminyum versiyonunu geliştirdi. Çelik versiyonuna kıyasla dış çapı 10 mm’ye kadar azaltılan bu yeni tasarımın, kütle ve atalet aralığı, tasarım ve boyuta bağlı olarak çelik versiyona kıyasla %40 ila %60’ı azaltıldı. Buna karşılık performans yoğunluğu değişmeyen tasarım, test sistemi teknolojileri alanı gibi yüksek hızlı uygulamaların gereksinimlerini karşılamak üzere geliştirildi.
Hassasiyet ve performans: Mil hizalama hatalarının telafisi
Kaplinler, mil kaçıklıklarını telafi ettiği ve bu sayede ölçüm flanşını etkileyen dış kuvvetleri en aza indirdiği için test tezgahlarında önemli aksesuardan biridir. Bu dış kuvvetler, tahrik hattındaki hizalama hatalarından dolayı sıkça ortaya çıkar. Bu durum, hemen hemen tüm uygulamalarda giriş ve çıkış tarafları arasında hizalama hatalarının meydana geldiği anlamına gelir. Dolayısıyla mil hizalama hatalarının telafisinde kaplinler, ölçüm flanşı ile kullanılır. Burada geometrik temelin doğru olması, kaplinlerin standart versiyonlarında ölçüm flanşları ve yüksek hızlar için uygun olarak tasarlanmış olması önemlidir. Sistemin hassas çalışmasını sağlamak için sertlik ve esneklik arasında bir denge bulmak önemlidir.
Kompakt tasarım ve yüksek performans: Mayr® kaplinlerinin belirleyici kriterleri
Mayr® kaplinlerini öne çıkartan özellik, kompakt ve yüksek performans yoğunluğuna sahip olmalarıdır. Çelikten yapılmış tasarımlar da düşük kütle ve atalete sahip olmalı, aynı zamanda 30.000 Rpm’e kadar yüksek hızlara ulaşmalıdır. Ardından hassas çalışma ve yüksek denge kalitesi gelir. Genel olarak, kullanıcıların kaplini ve malzemeyi seçerken uygulamayı her zaman göz önünde bulundurmaları önemlidir. Ancak burada, ağırlık, sertlik veya yorulma direnci gibi malzeme özellikleri ile nihai müşteri uygulaması; yani gerçek hızlar, yük değişiklikleri, yük döngüleri, yatak mesafeleri ve delik çapları arasında bir denge kurmak gereklidir. Son olarak, fiyat/performans oranı da önemlidir.

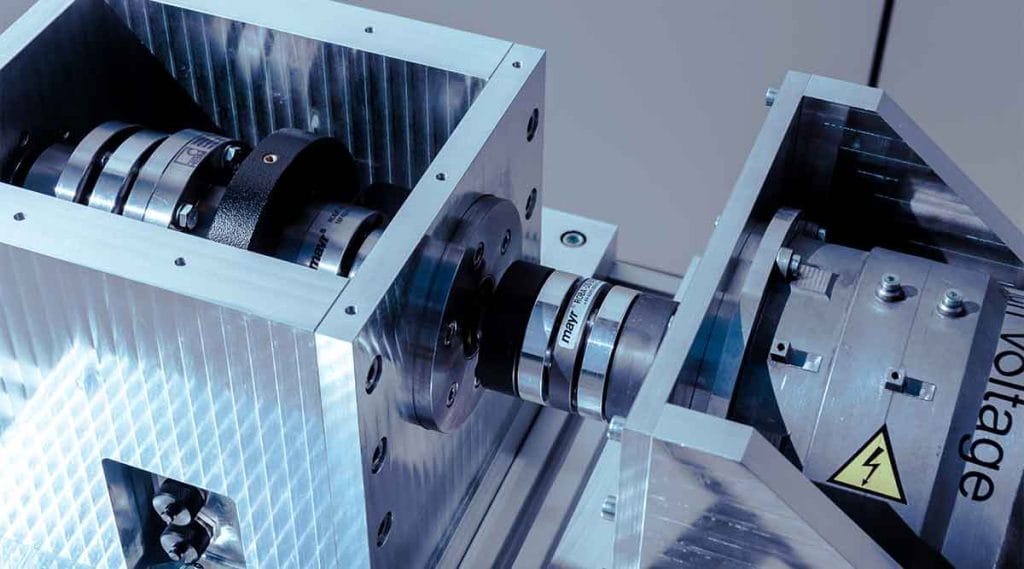

Yüksek hızlarda güvenilir aşırı yük koruması

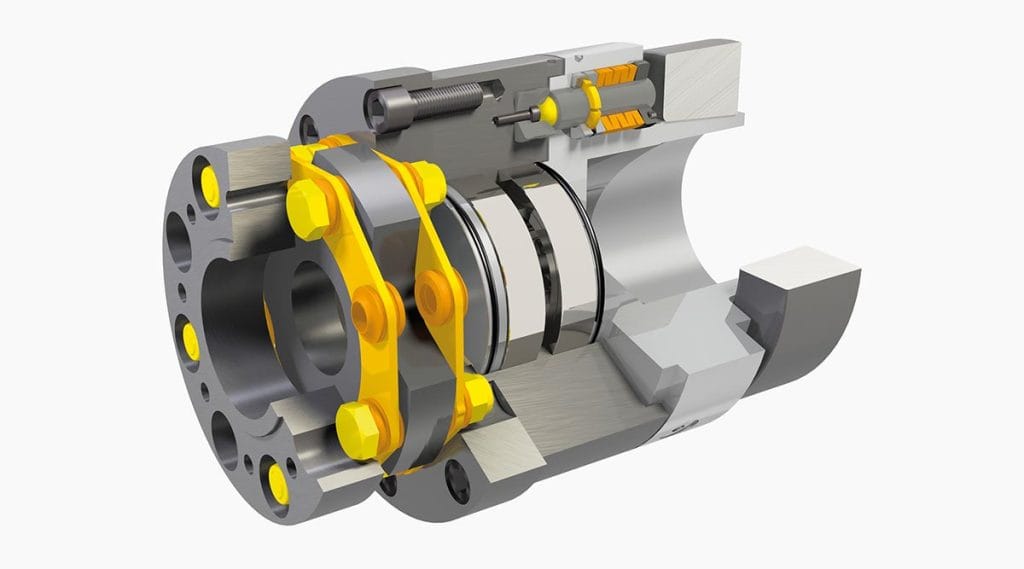

Bir test tezgahında tork, tork limitleyicide ayarlanan limit değeri aşarsa, kavrama ayrılır ve güç iletimi kesilir. Aşırı yük meydana geldikten sonra, ölçüm milinin yeniden kalibre edilmesi gerekebilir. Ancak, tork limitleyici, tahrik hattı veya test sisteminde daha maliyetli hasarları güvenilir bir şekilde önler. Mayr® Güç Aktarım’ın EAS®-HSE tork limitleyicileri, boşluksuz ve yüksek burulma sertliği ile torkları iletir. Ayrıca, çok kompakt olup düşük atalet momentine sahip yüksek performans yoğunluğu ile öne çıkar. Kavramaların kompakt tasarımı sayesinde büyük delik çaplarına rağmen küçük dış çap ile yüksek performans elde edilir. Ayrıca, Mayr® kavramalarında torkun iletildiği entegre ekipmanlar özel olarak seçilmiş ve simetrik olarak tasarlanmıştır. Sonuç olarak, tasarım için kritik olan: Delik çapı, dış çap ve ekipman boyutu uyumlu olmalı, böylece çalışma esnasında hassas ve düşük titreşimli bir sistem elde edilir.
Ürün sinerjisi
Mayr® Güç Aktarım, Roba-DS kaplin çözümleri ve EAS-HSE yüksek hızlar için tork limitleyici çözümleriyle test stantlarının ihtiyaç duyduğu eksen kaçıklığı karşılama, tork iletimi ve yük koruma ihtiyacını tek yerden ve mükemmel uyum ile sağlayarak geniş ürün portföyü ile müşterilerine gerekli çözümü sağlar.
