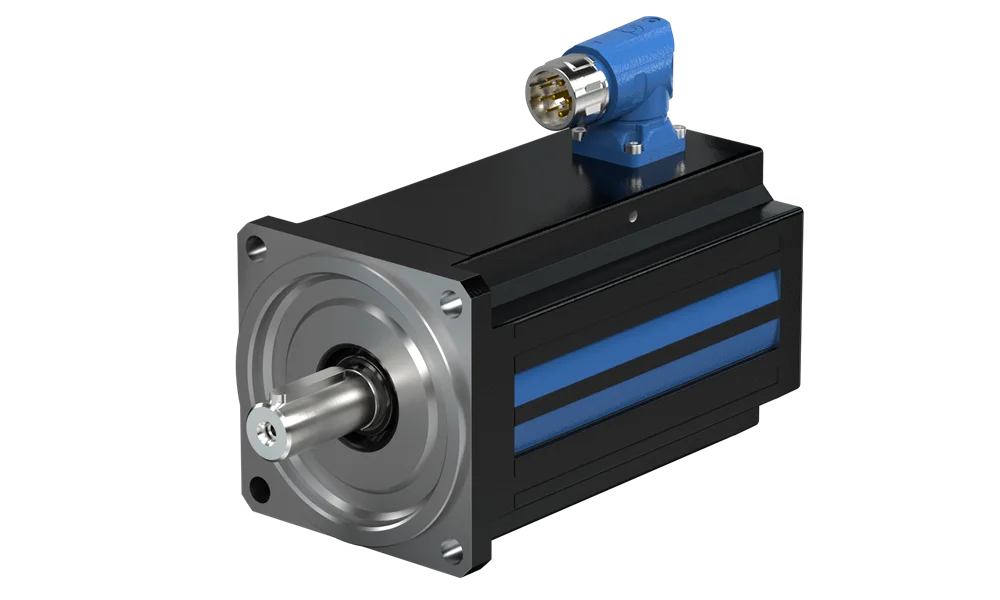

Stöber’den yüksek verimlilik için bir köprü: LeanMotor

Published

on

Gerçek şudur: Az aslında fazladır! LeanMotor ile sadece güç ve enerji verimliliği alanlarında değil, aksine her şeyden tasarruf edilmektedir. Fansız ve enkodersiz motor, %96’ya varan verimlilik derecesine ulaşmakta ve sadece standart güç kabloları kullanılarak, eksiksiz tork kontrolünde durma durumundan maksimum hıza kadar kademesiz olarak kumanda ve kontrol edilebilmektedir.
Opsiyonel olarak motor, motor durduğunda motor milinin sabit tutulması için sağlam yay baskılı fren mekanizması donanımlı olarak da temin edilebilir. Bu fren mekanizması, gerilim düştüğünde otomatik olarak devreye girer. Şebeke gerilimi 24 VDC ± %10.
Pozisyon ve hız belirleme işlemi, STÖBER SC6 LeanMotor sürücüsü ve SI6 servo sürücü ile oluşturulan kombinasyonda gerçekleşir. Motorda enkoder kullanılmamasına rağmen hız farkı %1’den az olur, pozisyon hassasiyeti ± 1 °’dir.

Patent korumalı kontrol yöntemi
Motor kontrolü

• 0 ile 1000 d/dk arasında başlangıçta pozisyon belirleme: Anizotropik model (“Signal Injection”)
• 1000 d/dk hızından itibaren pozisyon belirleme: Gerilim modeli
Hız kontrolü
• Sağlam: Dinamizm ile konsantriklik arasında tam uyum
• Dinamik: Maksimum dinamizm

Servo motorlar için daha uzun ömürlü ve uygun fiyatlı bir alternatif

LeanMotor ile teknoloji dünyasına bir yenilik katılmış oluyor: Bu yeni motor sınıfı bir servo motordan daha düşük maliyetli ve daha sağlamdır. Yüksek titreşimlere ve salınımlara dayanıklı olduğu için özellikle ve örneğin zorlu ve ağır çalışma ortamları için idealdir. STÖBER LeanMotor %96’ya varan yüksek verimlilik seviyesine ek olarak pek çok avantaj sunar:

Daha düşük maliyet

• EZ tipi servo motorlarla kıyaslandıklarında %30’a varan daha düşük maliyet
• Enkodersiz olduklarından dolayı daha düşük maliyet
• Ekranlanmış ilave kablo damaları olmadan sadece tek bir güç kablosu yeterlidir

Daha kolay devreye alma

• Dikkate alınması gereken daha az parametre
• Daha az kablolama işleri
• Daha az stok ve lojistik uygulamalar

Sağlam

• Enkoder yok
• Daha basit olarak yerinde motor ve kablo onarımı
• Sağlam yay baskılı fren mekanizması

Asenkron motor sizin için fazla büyük ve verimsiz mi?

LeanMotor ile dikkat çekici bir alternatif sunuluyor.
Aynı güçteki LeanMotor, asenkron motordan belirgin şekilde daha küçük ve daha hafiftir. Diğer avantajlar:

Yüksek verimlilik

• Verimlilik seviyesi IE5 (%96’ya kadar)
• Global pazar için gelecek odaklı ürün

Daha yüksek güç yoğunluğu

• Aynı güçte daha az hacim ve ağırlık
• Daha küçük montaj alanı veya makine boyutu
• Makine tasarımında daha fazla yapısal özgürlük
• Kolay montaj

Kompakt ve dayanıklı

• Fansız servo tasarımı
• Enkoder olmadığından dolayı motorda elektronik parça yok; artımlı (incremental) enkoder donanımlı asenkron motor ile karşılaştırılabilir
• Sağlam yay baskılı fren mekanizması

Daha yüksek dinamizm

• Belirgin şekilde iyileştirilmiş tork – volan kütlesi ilişkisi
• Daha büyük hız ayar aralığı
• Mükemmel ivmelenme (hızlanma) performansı
• Proseslerin hızlandırılmasını sağlar
• Enkoder kullanılmadan düşük hızlarda ve durma durumunda hız ve tork kontrolü

Türkiye'nin alanında en özel yayınlara sahip medya grubu MONETA'nın sektörel dergi ve portallarının yönetimine katkıda bulunmaktayım. MONETA bünyesinde yeni nesil yayıncılık anlayışıyla içerik yönetimini geliştirmeye devam ediyoruz.

Endüstriyel Donanım ve Makine Parçaları

EtherCAT’li servo sürücülerde GMTCNT’nin eksiksiz çözümleri

Published

on

By

Stratejik hedefleri ve geniş ürün gamıyla pazarın lider kuruluşlarından olan GMT, makine imalatçılarının ihtiyaçlarına yenilikçi çözümler geliştirmeye devam ediyor. Firma, mühendislik bilgisi ve 30 yılı aşkın deneyimiyle tasarım ve üretim teknolojisinin %100’üne sahip olduğu PLC, ekranlı mini PLC ve endüstriyel haberleşme ürünleriyle birlikte toplam çözüm sunmak amacıyla; operatör panel, hız kontrol cihazı, servo sistemler, step motorlar ve güç kaynaklarını, tescilli bir Türk markası olan GMTCNT ile pazarın hizmetine sunuyor.

GMTCNT, endüstriyel otomasyon pazarına sunduğu EtherCAT’li servo sürücüler ile test cihazları, pres, kesim, dolum, paketleme, plastik, gıda vb. makine imalatçılarına çözümler sunuyor.

GMTCNT Servo Sürücüler başlıca şu özelliklere sahip:

  • 20 Bit Nikon marka encoder ile geri besleme
  • Pozisyon / Hız / Tork kontrol modları
  • 32 adımlı pozisyon tablosu oluşturabilme
  • Yüksek hızlı pulse girişleri, Open-Collector (500 kHz), diferansiyel mode (4 MHz)
  • Pulse + Yön, CCW + CW, Faz A + Faz B (5V ile 24V) pulse komut tipleri
  • Hız ve tork set değerlerini analog girişler ve dahili parametrelerle ayarlayabilme
  • Kazanç parametrelerini kolaylıkla ayarlayabilme
  • 5V dahili besleme çıkışı
  • PC yazılımı veya dahili tuş takımı ve gösterge ile kolay devreye alma
  • PC yazılımı için ilave RS-232 haberleşme portu
  • 2MHz enkoder çıkış sinyali
  • Pozisyon, hız, tork modları ve modlar arasında geçiş yapabilme
  • Online ayarlanabilen elektronik dişli oranı
  • Tork/Hız limitleri
  • Dahili pozisyon ve homing fonksiyonu
  • 7 adet PNP/NPN seçilebilir dijital giriş
  • 5 adet dijital çıkış
  • 2 adet -10V…+10V analog giriş
  • Aşırı gerilim, düşük gerilim, kısa devre, motor aşırı ısınma, servo sürücü aşırı ısınma koruma fonksiyonları
Continue Reading

Endüstriyel Donanım ve Makine Parçaları

GMTCNT operatör panelleri, makine imalatçılarının dikkatini çekiyor

Published

on

By

Endüstriyel otomasyon pazarının ihtiyaçlarına hızlı çözümler geliştiren GMTCNT, üretimde verimliliği ve şeffaflığı artıran TSG Serisi Operatör Panelleri ile makine imalatçılarının dikkatini çekiyor. Kullanıcı dostu Türkçe arayüzü ve programlama kolaylığı ile ön plana çıkan GMTCNT’nin TSG Serisi, ethernetli modellerinde bulunan VNC desteği ile tablet, akıllı telefon ve PC üzerinden uzaktan izleme ve kontrolü mümkün kılıyor.

TSG Serisi HMI’lar endüstriyel uygulamalarda kullanılmak için geliştirilmiş 16,77M renkli TFT dokunmatik operatör panelidir. Bu üründe gerçek zaman saati (RTC) standart olarak mevcuttur. Kullanıcı dostu yazılımı geniş bir PLC kütüphanesine sahiptir ve yaygın olarak kullanılan tüm PLC’leri desteklemektedir. HP LaserJet P1100 serisi yazıcılar ile uyumludur. PDF Viewer fonksiyonu ile PDF dosyaları görüntülenebilmektedir. USB Host özelliği ile veri kaydı yapılabilir, program yüklenebilir; klavye, mouse ve web kamera bağlanabilir.

VNC yazılımı ile ethernet portlu modellere, yerel ağ ya da internet aracılığıyla Windows, IOS ve Android platformları üzerinden erişilebilir. VNC Client ile ethernet portu üzerinden cihazlar arasında izleme ve kontrol özelliği mevcuttur. Ön panel IP65 koruma özelliği ile çevresel şartlara dayanıklı olan TSG Serisi HMI’lar, 1 adet RS232 ve 1 adet RS232/RS485/RS422 destekleyen haberleşme portuna sahiptir.

GMTCNT protokolü ile HMI’lar arası haberleşme özelliği ile bir PLC’ye birden çok HMI’ın ulaşabilmesi mümkün. TSG Serisi HMI’lar hakkında daha detaylı bilgi firmanın web sitesi gmtcontrol.com’da.

TSG Serisi HMI’ların başlıca özellikleri:

  • 16,77 M renk
  • TFT ekran
  • ARM RISC 32bit 792 MHz
  • 128 MB NAND Flash +128 MB DDR 3 hafıza
  • RTC (Gerçek Zaman Saati)
  • 1 adet USB portu
  • 1 adet RS232 ve 1 adet RS232/RS485/RS422 destekleyen haberleşme portu
  • Ethernet’li modellerde VNC desteği ile tablet
  • Akıllı telefon ve PC üzerinden uzaktan izleme ve kontrol
  • Ön panel IP65 koruma
  • GMTCNT protokolü HMI’lar arası haberleşme özelliği ile bir PLC’ye birden çok HMI’ın ulaşabilmesi
  • USB host portu üzerinde veri, alarm, trend kaydetme ve tarihsel sorgu yapabilme
  • C dili ile makro oluşturabilme
  • Güvenlik seviyeleri ve kullanıcı tanımlamaları yapabilme
  • Ethernetli modellerde FTP üzerinden HMI içine ve harici bağlı olan USB flash diske ulaşabilme
  • PDesigner HMI Editör Programı ile programlanır.
