Redüktörler ve Bakım



Küreselleşen dünyada rekabet tüm sanayi kollarında en üstdüzeye çıkmıştır. Verimli, kesintisiz, yalın imalat planlı lojistik ilebirlikte firmaların rekabet gücünü arttıran faktörlerdir. Dolayısıyla işletmeler üretim performanslarını sistematik bir şekilde arttırarak rekabet güçlerini arttırmaya çalışmaktadır. Günümüz yoğun rekabet ortamında beklenmedik zamanlar da beklenmedik arızalar üretimde duruşların meydana gelmesine, önemli maddi kayıplara sebep olmaktadır.

İşletmelerin problemsiz çalışmaları insan faktörünün yanısıra makine parkına bağlıdır. Daha doğrusu makineler insanlara nazaran çok daha tahmin edilebilirler. Makinelerin verimli ve kesintisiz çalışması için belirli periyotlar da kontrol edilmeleri, potansiyel arızalar erkenden tespit edilmelive yapılacak planlı duruşlarda onarılmaları gerekmektedir. İşletmelerin zamansız duruşlardan ve maddi kayıplardan kaçına bilmeleri için de mutlaka makinelerin tiplerine, çalışma şartlarına ve çalışma sürelerine bağlı olarak günlük, haftalık, aylık ve yıllık gibi belirlenen süre aralıkların da bakıma alınmaları gerekmektedir.

Kuşkusuz ki sanayide kullanılan makine uygulamalarının büyük bir bölümünde redüktörler kritik öneme sahiptir. Hidrolik sistemler dışında redüktör kullanılmayan makine yok denecek kadar azdır. Bununla birlikte redüktörler ekseriyetle makinaların elektriksel donanımları ile mekanik organları birbirine bağlayan bölümlerde yer alır ve arızalanmaları durumunda sistemin tamamının durmasına sebep olmaktadır. Dolayısıyla problemsiz çalışmaları üretim verimliliği açısından hayati öneme sahiptir ve mutlaka belirli aralıklar ile bakıma ihtiyaç duyarlar.



İ-Mak Redüktör Varyatör A.Ş. 40 yılı aşkın süredir sanayinin redüktör ihtiyaçlarını karşılamaktadır. Bununla birlikte satış öncesi projelendirme ve satış sonrası periyodik bakım hizmeti de sunmaktadır. Bu bağlamda uzun yıllardır elde ettiği tecrübe doğrultsun da ürünlerinin ve piyasadaki diğer redüktörlerin arıza sebeplerini grafiksel olarak ifade edecek olursak;

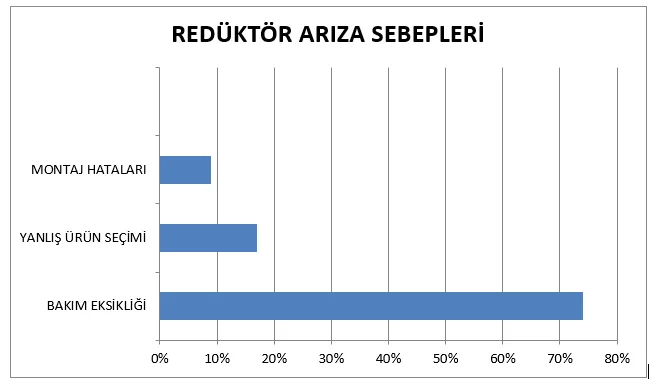

Grafikten de anlaşılacağı gibi montaj sırasında veya şeklinde yapılan hatalar ve yanlış ürün seçiminden kaynaklanan hataların yanısıra redüktör arızalarının en önemli sebebidir bakım eksikliğidir. Aslında yapıolarak çok karmaşık sistemler olmaması sebebiyle redüktörlerin bakım istememesi gibi yanlış bir kanı vardır. Aksine elektrik motorlarından alınan gücü aktaran,hareketli parçalar içeren, makinenin en çok zorlanan kısımlarından biridir.Dolayısıyla mutlaka periyodik bakım yapılması gerekir.





Redüktörlerde arızalanmaya sebep olan bakım eksikliklerini ele alacak olursak:



Yağ

Bakım eksikliği öncelikle hareketli parçaların arızalanmasına sebep olmaktadır. Bunları rulmanlar, yağ keçeleri ve dişliler olarak düşünebiliriz. Redüktör bilindiği gibi içi yağ dolu dişli kutularıdır,dolayısıyla yağ redüktörün sağlıklı çalışması için hayati öneme sahiptir.Redüktör imalatçılarının tavsiye ettiği yağları kullanmak ve tavsiye edilensıklıkla uygun viskozite değerlerinde yağlar ile değişim gerçekleştirmek arızaları engelleyecektir.



İ-Mak Redüktör standart yağ olarak Mobil SHC gear 220model VG220 viskoziteli EP katkılı yağ kullanmaktadır. Parafinik esaslı bazyağlara, pas ve aşınma önleyici, aşıra basınca dayanıklı özel paket katık eklenerek hazırlanan yağlar, ağır ve yüksek devirlerde meydana gelen aşırı basınç altında kalın yağ filmi oluşturarak aşınmayı engeller ve rutubetle birlikte oluşan asitleri nötralize ederek pas ve korozyonu engeller. Bu tip dişli yağı dışındaki yağları kullanmak saydığımız olumsuzluklara karşı koruma sağlamayacak ve arızalara sebep olacaktır.



Redüktörlerde ilk yağ değişimi, ürün kullanılmaya başladıktan sonraki 500-600 saat sonrasında yapılmalıdır, bundan sonraki her yağ değişimi 5000-6000 saatlik periyotlarda yapılmalıdır.

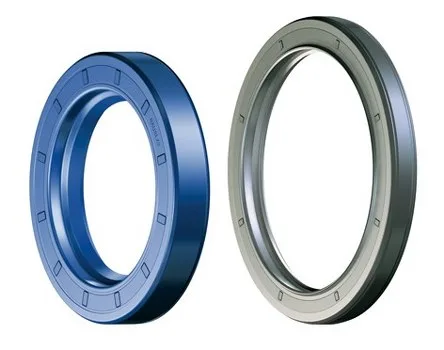

Yağ Keçeleri

Redüktör içerisinde bulunan yağın mil, kovan gibi hareketli bölgelerde dış ortama sızması engelleyen aynı zamanda dış ortamda bulunan partiküllerinde redüktör içerisine girmesini engelleyen parçadır. Çok pürüzsüz işlenmiş yüzeylere uygulanması gereken keçeler, yaptığı iş itibari ile oldukça hassas yapıdadırlar dolayısıyla montaj esnasında uygulanırken ya da bakım esnasında değiştirilirken dikkat edilmesi gerekir.

Yağ keçelerinin yanlış uygulanması ya da yanlış seçilmesi durumunda yağ kaçaklarına sebep olmaktadır. Yağ kaçakları da redüktörlerin arızalanmasına sebep olan başlıca sebeptir.

Yağ keçeleri uygulanan yüzeyin taşlanmış olması gerekmektedir. Uygun redüktör seçimi yapılmış olması şartıyla 2 senede birdeğiştirilmeleri gerekmektedir.

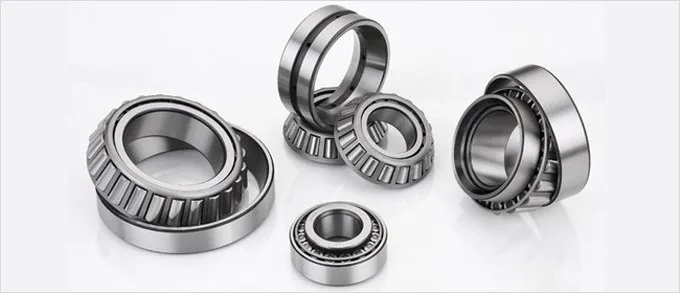

Rulman

Redüktörün en kritik parçalarından biri olan rulmanlar,dişlilerden gelen bileşke kuvvetler hesaplanarak seçilmektedir. İmalat aşamasında İ-Mak Redüktör piyasada kolay bulunabilen ölçüleri kullanmayı tercihetmektedir. Redüktör tipine ve kullanıldıkları eksene bağlı olarak tipleri veölçüleri değişiklik göstermektedir. Arızalanmaları durumunda bulundukları eksendeki dişlileri bozmaktadır.

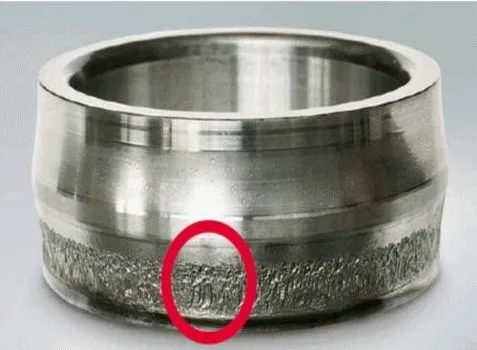

Rulmanlar redüktör içerisindeki sıvı yağ ile yağlanmaları sebebiyle ve her iki tarafı da açık rulmanlar kullanılabilir, bununlar birlikte redüktör içerisindeki rulmanların en büyük düşmanı yağsız çalışmasıdır.Bilyaların ve bilya yataklarının aşınmasına sebep olur.

Rulmanların uygun redüktör seçimi yapılmış ise 2 senelik periyotlarda değişimi gerekmektedir.

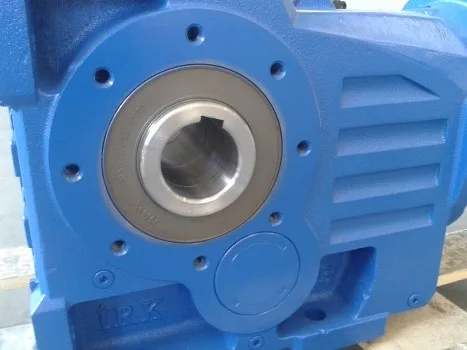

Redüktörler genellikle lamel grafitli gri dökme demir malzemeden dökülmüş gövdelerden yapılırlar, yapı itibari ile vibrasyon sönümleme özelliği ile ön plana çıkarlar. Dişli malzemesi olarak da AISI 8620Sementasyon çeliği kullanılır. Gövde ve dişliler kullanım şartlarına ve bakım kalitelerine bağlı olarak 20 senelik servis sürelerinin üzerine çıkabilirler.

İ-Mak Redüktör



Türkiye'nin alanında en özel yayınlarına sahip MONETA 'nın sektörel dergi ve portallarının dijital platformlarda yönetimi katkıda bulunmaktayım. MONETA bünyesinde yeni nesil yayıncılık alanında içerik yönetimini geliştirmeye devam ediyoruz.

Bakım-Onarım

Madenciliğin zorlu şartları için yeniden doğuş: IG Redüktör ile ağır tip redüktörün canlanışı

Published

on

By

[voiserPlayer]

Maden projeleri ile Türkiye’nin önemli altın üreticileri arasında yer alan bir firma, eleme değirmeninde çalışan ağır hizmet redüktörünün tamir-bakım faaliyetleri için IG Redüktör’e başvurdu. Kurucusu ve ekibinin 25 yıllık sektör uzmanlığıyla tamir-bakım çalışmalarında fark yaratan IG Redüktör, zorlu şartlar altında çalışan ağır tip redüktöre hayat vererek, ilk günkü haline getirdi.

Bozulan, bakıma ihtiyacı olan redüktör, AC motor ve hidrolik kaplinlerin tamir ve bakımında kısa sürede büyük başarı sağlayan IG Redüktör, birçok önemli firmanın tamir-bakım çalışmalarında tercih ettiği marka oluyor.

Bu vaka çalışmasında; maden projeleri ile Türkiye’nin önemli altın üreticileri arasında yer alan bir müşterisinin arızalanan ağır tip redüktörüne hayat veren IG Redüktör, gelen redüktöre uyguladığı ekspertiz ve ölçüm çalışmalarında; ürünün rulmanlarında arıza olduğunu ve bu arızalarla tetiklenen farklı birkaç sorun daha olduğunu tespit etti. İlgili tamir-bakım çalışmalarıyla birlikte ölçüm ve tasfiyeleriyle ürünü ilk günkü sıfır haline getiren IG Redüktör, sektör gereği zorlu şartlar altında çalışan redüktöre uyguladığı çift keçe yöntemiyle ürünün sızdırmazlık süresini artırdı.

Sektör: Altın Madeni

Ürün: Ağır tip redüktör

Uygulama alanı: Eleme değirmeni

Müşteri şikayeti: Sistemde anormallikler, artan ses ve titreşim düzeyi, düşen verim.

Üründe tespit edilenler:

Gövde rulman yatakları ölçüldü.

Dişlilerde küçük çapaklanmalar görülerek tesviyesi yapıldı.

0138 serili redüktörde rulmanın yüksek ısıya maruz kaldığı ve bu nedenle gövdenin iç yüzey boyasını kaldırdığı tespit edildi; gövde içi ve kapaklar kumlanarak, epoksi boya uygulandı.

IG Redüktör’ün yaptığı işlemler:

Redüktörlerin tüm rulman ve keçeleri değişti.

Dişliler tesviye edildi.

Redüktörün gövde içi yan flanşlarına ve üst kapağın iç kısımları kumlama yapıldı ve epoksi boya uygulandı.

İzolasyonları yenilendi.

Rulman boşlukları kontrol edildi: Minimum 0.10mm

Orjinal aparatlar kullanılarak toplandı

30bin serisi Rulmanlara üretici firmanın belirlediği nm baskı ayarları yapılarak ürünün montajı bitirildi

Test yağı konularak yaklaşık 3 saat testleri yapıldı vibrasyon ve ısı ölçümleri alınarak müşteriye raporlandı

Üründeki arızaların giderildiğinden ve yapılan bakım işleminden emin olunduktan sonra ürün boyanarak müşteriye sevke edildi

Continue Reading

Bakım-Onarım

Bakım stratejileri

Published

on

By

[voiserPlayer]

Makine ve ekipmanların verimli ömrünü arttırmanın yolu düzenli takiple sağlanır. Bunun için çağa uygun tutum sergileyen işletmelerdeki stratejilerin neler olduğu ve doğru yöntemleri hakkında bilgi edinebilirsiniz.

1.Arızaya dayalı bakım

Arızaya dayalı veya reaktif bakım, aynı zamanda arızadan arızaya bakım olarak da bilinir ve pasif bir strateji olarak kabul edilir. Bu bakım biçiminde, bir sistem bileşeni ancak gerçekten arızalandığında değiştirilir veya onarılır. Sistem çalışırken makinenin durumu hakkında hiçbir bilgi toplanmaz veya değerlendirilmez. Bu yaklaşımdaki sorun, hasarın boyutunun ve gerekli onarım süresinin tahmin edilememesidir. Bu yaklaşımın avantajları; düzgün çalışma sırasında herhangi bir maliyete katlanılmaması ve makinenin tam aşınma rezervinin kullanılmasıdır.

Arızaya dayalı bakım, üretim için kritik olmayan, değiştirilmesi kolay ve pahalı hasarlara yol açmayan makineler veya bileşenler için uygundur.

Biliyor musun?

Makinelerin ve makine elemanlarının gerçek hizmet ömrü genellikle tahmin edilen ömründen daha kısadır. Balanssızlık ve hatalı hizalama (%60), rulman hasarı (%20) ve yapısal sorunlar, montaj sorunları ve rezonans (%20) gibi diğer katkıda bulunan faktörler, beklenmeyen sistem arızalarına ve üretim kesintilerine yol açabilecek en yaygın nedenlerdir. Durum izleme ile makine duruş süreleri önemli ölçüde azaltılabilir.

Önemli olan…

Burada önemli olan birimin değeri değil, birimin sistemdeki kritikliği ve kullanımıdır.

Örnek vaka 1:

Bir pompanın maliyeti 5.000 €’dur. Her yıl tekrar tekrar beklenmedik şekilde arızalanır; ancak üretim için kritik değildir, ihtiyaç fazlası veya stokta olabilir. Onarımı zaman açısından kritik değildir ve/veya değiştirilmesi kolaydır.

-> Durum izleme cihazı kullanımı zorunlu değildir.

Örnek vaka 2:

Bir pompanın maliyeti 5.000 €’dur. Yılda iki kez plansız olarak bozulur. Üretim için kritik öneme sahiptir ve üretim kaybı, pompanın maliyetini birçok kez aşmaktadır. Veya değiştirme işlemi son derece zordur ve onarımın önceden planlanması gerekir, o zaman geçerlidir.

-> Durum izleme cihazı kullanılmalıdır.

2.Önleyici bakım

Önleyici bakım durumunda, bir makine veya sistemin belirli zaman aralıklarında belirli bakım harcamaları gerektirdiği varsayılır. Zaman aralıklarının tanımı, sistemin ortalama çalışma ömrüne ve ampirik değerlere dayanmaktadır. Bu bakım stratejisindeki zaman aralıkları sabit olduğundan, mevcut üretim operasyonlarına veya arıza süresi planlamasına hedefli bir şekilde entegre edilebilirler. Ancak, sistemin gerçek durumuyla gerektiği kadar bağlantı halinde değildir. Bu nedenle, bakım önlemlerinin zamanından önce uygulanmasına ve böylece kaynakların gereksiz kullanımına sebebiyet verebilir.

Önleyici bakım, genellikle bakım planında tanımlandığı gibi garanti hükümleri tarafından belirlenir. Garanti sona erdiğinde, uygun bir görüntüleme stratejisi düşünülebilir. Çoğu örnekte, kestirimci bakıma veya duruma dayalı bakıma geçiş yapılır.

3.Duruma dayalı bakım

Duruma dayalı bakımla makine ve sistemlere arıza veya süre bazında değil, bileşenlerin yerleşik durumuna göre servis yapılır. Bu strateji ile bir sistem veya makinenin fiili durumuna uygun olarak bakım ve onarım çalışmalarını yürütmek için durum izleme kullanılır. Sistemin mevcut durumunu belirlemek için farklı yöntemler hem izolasyonda hem de kombinasyon halinde kullanılabilir. Durum izlemenin sonucu çeşitli parametreler dikkate alınarak hedeflenen bakım önlemlerinin planlanmasına dahil edilir. İzlenen makinenin verimliliği artırılır ve arıza süresi maliyetlerinde genel bir azalma sağlanır.

Duruma dayalı bakım, yüksek derecede doğruluğun gerekli olduğu proses açısından kritik sistemler için uygundur. Kural olarak; izleme sistemlerinin maliyeti, dolaylı hasarın ilk oluşumunu önleyerek zaten dengelenir.

4.Kestirimci bakım

Kestirimci bakım giderek daha önemli hale geliyor. Bir sistemin mevcut durumu, yalnızca bir hata analizi veya nedensel araştırma yoluyla değerlendirilmez, aynı zamanda eşlik eden önlemlerin yardımıyla optimize edilir. Bu uygulama, uzun vadede gelecekteki bir arıza olasılığını daha da azaltmak için tasarlanmıştır. Kullanılan önlemler, makine geçmişinin bir analizini, doğal frekansları veya faz ilişkilerini belirlemek için özel ölçümleri ve ayrıca hassas dengeleme ve hizalama şeklinde çalışma koşulundaki iyileştirmeleri içerebilir.

Kestirimci bakım, son derece hassas süreçlerin gerçekleştiği süreç açısından kritik ve sistemler için uygundur. Duruma dayalı bakımdan elde edilen bulgulara dayanır bu sayede önlemleri ve maliyetleri optimize eder.

İşletmelerde güncel olarak tercih edilen durum izleme yöntemlerine örnekler :

Çalışan bir makinenin durumunu kaydetmek için çeşitli tahribatsız yöntemler mevcuttur. Bunlar titreşim analizi, yağlayıcı analizi, termografi ve endoskopi olarak sıralanabilir.

1.Vibrasyon (titreşim) analizi

Titreşim tabanlı makine izleme, makine sorunlarının nedenini erken bir aşamada belirlemek için güvenilir bir araçtır. Bu görüntüleme yöntemi, titreşim davranışındaki artıştan dolayı makine durumundaki bir bozulmayı erkenden tespit edebilir. Sıklıkla tespit edilen hata kaynakları arasında dengesizlik, yanlış hizalamalar, rulman hasarları ve bağlantı kusurları yer alır. Bu ölçüm yöntemi ile uygulamaya bağlı olarak birkaç aylık ön uyarı süreleri elde edilebilir. Bu durum izleme yöntemi, sistemlerin ve makinelerin çalışmasında önemli ölçüde maliyet tasarrufu fırsatları sunar.

Titreşim analizi başlangıçta, işitme, hissetme ve görme gibi ‘insan duyusal işlevleri’ni kullanarak anormallikleri tespit eden makine operatörlerinin gözlemleriyle başladı.

Titreşim analizi neye dayanır?

Basitçe söylemek gerekirse, değişen kuvvetler ve güç aktarım süreçleri. Makineyi etkileyen kuvvetler değişirse makinenin titreşim davranışı da değişecektir. Sabit çalışma parametreleriyle artan titreşim seviyesi, makine durumunda bir bozulma olduğunu gösterir.

Titreşim analizi, özellikle döner ekipmanların izlenmesi, dişli kutuları ve rulman yataklarındaki hasarın erken tespiti için uygundur.

2.Yağlayıcı analizi

Yağlayıcı analizi ile yağlayıcı doğrudan makine içerisinde sensörler vasıtasıyla izlenebilir veya numune alınarak laboratuvarda incelenebilir. Çoğu durumda viskozite, su içeriği, kirlilik ve yaşlanma incelenir. Yağlama yağının katı ve sıvı kontaminasyon için çevrimdışı izlenmesinde, düzenli aralıklarla numuneler alınır ve incelenir. Yağın makinedeki sensörler tarafından çevrimiçi olarak izlenmesi, ya ana yağ akışında ya da dallanmış bir yan akışta gerçekleşebilir. Yağlama yağına ek olarak, yağlama gresinin durumunu izlemek de mümkündür. Bu gibi durumlarda, genellikle çevrimdışı izleme kullanılır. Doğrudan yağlama gresinde bulunan sensörler, çevrimiçi izleme için de mevcuttur. Duruma dayalı yeniden yağlama, otomatik yağlayıcılarla birlikte de sağlanabilir.

Yağlayıcı analizi, birden fazla sektördeki tüm yağ ve gresle çalışan bileşenler için uygundur.

3.Termografi

Termografi ile hasar nedeniyle oluşan ısı kaynakları hem mekanik hem de elektriksel olarak belirlenebilir ve görüntülenebilir. Bu teknolojinin istisnai özelliği, sadece sistem durumunun mekanik yönünü hedeflememesi, aynı zamanda elektrik alanında da uygulanmasıdır. Termografinin en büyük avantajı, çalışma sırasında yüzey sıcaklıklarının hızlı ve temassız olarak kaydedilmesidir. Paralel olarak üretilen bir fotoğraf kullanılarak, bir sistem veya makine parçasının sıcaklık eğrileri sahada atanabilir ve gerçek durum olarak belgelenebilir. Ayrıca, motorların, pompaların veya fanların hatalı hizalanması sıklıkla devreye alma sırasında tespit edilebilir.

Termografi, süreçlerin termal izlenmesinde, dişli aşınma modellerinin analizinde veya elektrik alanında (güç hatları, şalter dolapları) sıklıkla kullanılır.

4.Endoskopi

Bir görüntüleme yöntemi olarak endoskopi, makineyi sökmek için zaman alan bir işlem gerektirmeden, rulmanlar ve dişliler gibi bileşenlerin durumu hakkında anında sonuçlar çıkarılmasına olanak tanır. Mevcut durum net bir şekilde belirlenebilir ve bir video veya görüntüde belgelenebilir. Örneğin performans veya hız düşürme gibi işletim parametreleri veya bakım önlemleri mevcut duruma uyarlanırsa, daha fazla hasar yayılması geciktirilebilir.

Endoskopi, dişli kutuları gibi sıvı yağ ile yağlanan sistemler ve makineler için özellikle uygundur.
