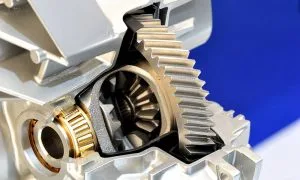

Redüktör, motorun dönme hızını düşürerek hareketi uygulamanın ihtiyaç duyduğu devir ve torka uyarlayan mekanik aktarım sistemidir. Gövdesinde dişliler, miller, yataklar ve yağlama düzeni bulunur. Redüktör enerji üretmez; devir düşerken çıkış torku çevrim oranına ve sistemin verimine bağlı olarak artar.
Redüktör ne işe yarar?
Motor ile tahrik edilen makine arasındaki hız ve tork ihtiyacını eşleştirir. Bir konveyörde bant hızı, bir karıştırıcıda karıştırma devri veya bir konumlandırma mekanizmasında hareket oranı bu eşleştirmenin parçasıdır. Aynı motor gücüne sahip iki sistemin gereken redüktörü; yük, çalışma süresi ve bağlantı düzeni farklı olduğu için değişebilir.
Çevrim oranı ve çıkış devri nasıl hesaplanır?
Çevrim oranı i = n₁ / n₂ bağıntısıyla ifade edilir. Burada n₁ giriş devri, n₂ çıkış devridir; her ikisi de aynı birimle, örneğin dev/dak ile yazılır.
Örnek: 1.500 dev/dak giriş devrini 50 dev/dak çıkış devrine düşürmek için teorik çevrim oranı 1.500 / 50 = 30 olur. Bu yalnızca hız hesabıdır; redüktörün yükü taşıyıp taşıyamayacağını tek başına göstermez. Tork bağıntısı ve birimler için redüktör hesapları yazısına bakabilirsiniz.
Redüktör çeşitleri
Tür adları bazen dişli yapısını, bazen mil yerleşimini anlatır. Örneğin paralel milli bir redüktör aynı zamanda helisel dişli olabilir. Bu nedenle aşağıdaki başlıklar birbirini bütünüyle dışlayan sınıflar değildir.
- Helisel dişli redüktör: Dişli yapısı ve kademe seçenekleri.
- Paralel milli redüktör: Giriş ve çıkış millerinin yerleşimi.

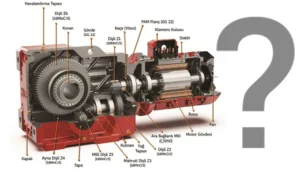

- Konik dişli redüktör: Açılı güç aktarımı.
- Sonsuz vidalı redüktör: Çalışma prensibi ve kendinden kilitlemenin sınırları.
- Planet redüktör: Güneş, planet ve halka dişli düzeni.
- Sikloid redüktör: Sikloid mekanizmayla hız düşürme.
Redüktör seçerken hangi bilgiler hazırlanmalı?
İstenen çıkış devri ve torku, günlük çalışma süresi, kalkış sıklığı, yükün darbeli olup olmadığı, montaj konumu ve ortam koşulları birlikte belirtilmelidir. Mekanik kapasitenin yanı sıra termal kapasite ile mil üzerindeki radyal ve eksenel yükler de kontrol edilir. Ayrıntılar redüktör seçimi rehberinde yer alıyor.
Redüktör bakımı neden modele göre değişir?
Yağ tipi, yağ miktarı ve bakım aralığı bütün redüktörlerde aynı değildir. Ürünün montaj konumuna ve çalışma koşullarına uygun üretici talimatı izlenmelidir. Kontrol başlıkları için redüktör tamiri ve periyodik bakım yazısına geçebilirsiniz.
Teknik kaynaklar
- SEW‑EURODRIVE – Gear units: görev, çalışma prensibi ve türler
- Yılmaz Redüktör – seçim ve yağlama hakkında sık sorulan sorular
